最近正接觸到德國的圖紙，謝謝樓主分享了

第一視角，是投影視圖，你所畫的是投影，投影不到的畫虛線
# C0 R4 `6 p% B第三視角，容易理解，看到什么畫什么，看不到的畫虛線

以前在學校學 的是第一視角。。現在公司用的是第三視角

chntod 發表于 2011-3-7 22:52
1 [% _0 I/ ?/ i: L; H不好意思，讓大家見笑了，我在1樓給的那個符號雖然理論上是正確的，但不是正規的畫法，也是誤導大家了.. 正 ...

* l% c; D+ R2 u- [$ X) B) X5 k大蝦 正規的畫法 手冊上有嗎？  找不到呢。

支持國標

三角制圖基本上是美國和日本用。一角制圖范圍較廣。萬變不離其宗。

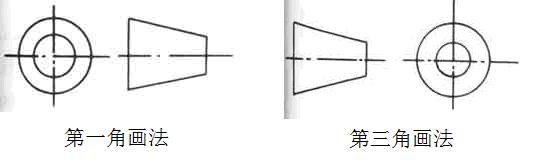

圖示比書上對于第一視角和第三視角的定義清楚多了。

如果你到大型工廠做工藝，可能兩種視角法都會遇到，我以前做鈑金工藝的時候，經常遇到。習慣就好了，就是視圖擺放位置不一樣。

學校里學的是國標，出來后看到的圖紙資料等大多數是第三角的，國內設備的圖紙是第一角的，所以很少管它是哪種畫法啦！看懂就行。
