這圖沒問題啊，有啥問題，沒看出來

螺紋的同心度0.03，扯淡的事情，誰能做到

tntk 發表于 2010-9-26 08:04
螺紋沒有退刀槽和收尾線也是沒有問題的，圖中有效螺紋深度達到85就可以了。

這個85 可以再尺寸下方備注一下有效螺紋深度，雖然國標規定這樣標注是沒有問題的，但是跟工人說的話很容易扯皮

tntk 發表于 2010-9-26 08:01
我的管子外徑是139.7，內徑124.24，選擇M128X3雖然不在螺紋公稱直徑標準系列里，但是強度是最好 ...

不知道你M128X3怎么選擇計算出來的？不參照標準的嗎？工人說你錯了還不虛心

tntk 發表于 2010-9-26 08:09

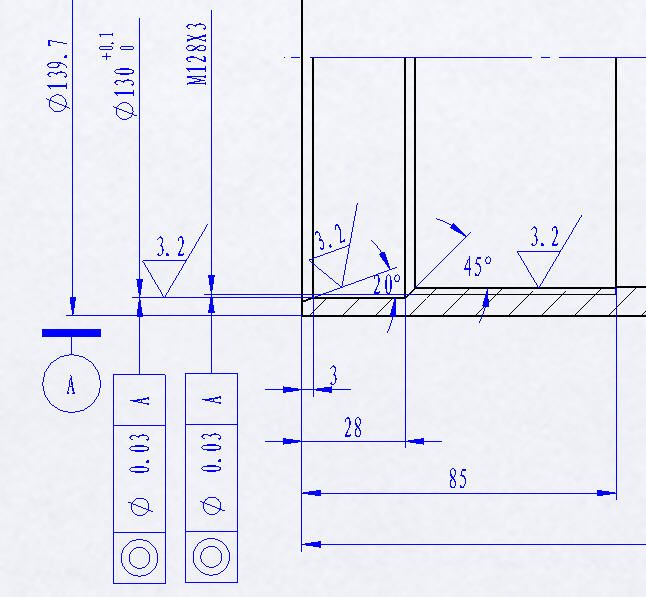

工人的解釋是M128X3應該標在螺紋上，或放在130的面上，不應該標在端部，因為與130尺寸大小差不多，就因為這 ...

嚴格來說圖紙上標注了而工人加工出了問題就沒有設計的事，就是想甩鍋。不懂你倒是問啊，看錯了還叭叭叭的挺有理。眉毛地下的窟窿眼出氣用的嗎

學習了

就是一個油缸圖紙。

跟工人就要大聲懟，強勢點，我沒錯，錯的是你。
先懟再說，下班再拉到一起喝個酒，把事情說開。

工人沒注意那M128X3是在哪里

zengmin2009 發表于 2010-9-29 14:20
M128有疑問，貌似沒有M128，如果是可以設計的，螺距也不應該這么大吧？

非標件,可以自已設計,也沒有必按國標啊!我前去年做一臺設備.其中一零件就用了M38*2的螺絲,客戶反應效果很好.
