看來電器方面的知識懂得人比較多哦

按現有的資料看可以這樣理解

回復 6# chenning

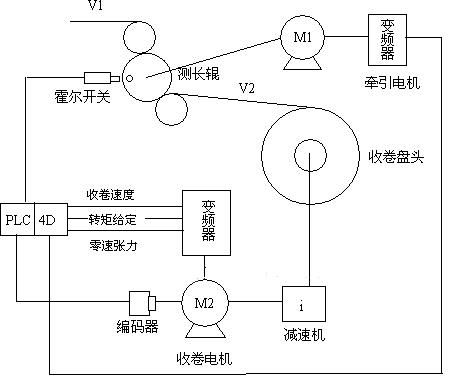

4路中一路控制變頻器速度，其他三路控制的是收卷速度、轉矩和零速張力，對嗎？

4D是PLC的4路輸出模塊，一路是控制牽引變頻器的轉速，不是反饋。霍爾傳感器是測量已卷板長的，每個脈沖走過固定的長度。

圖中的4D應該是FX2N-4DA(如果是三菱的話），輸出4路0~10V模擬信號以控制變頻器的速度。

霍爾傳感器在這里的作用應該是測量拉力的，并且將拉力A/D值送到PLC通過調節變頻器的頻率進行閉環控制。

　　如圖7所示，兩塊永久磁鐵同極性相對放置，將線性型霍爾傳感器置于中間，其磁感應強度為零，這個點可作為位移的零點，當霍爾傳感器在Z軸上作△Z位移時，傳感器有一個電壓輸出，電壓大小與位移大小成正比。

　　如果把拉力、壓力等參數變成位移，便可測出拉力及壓力的大小，如圖8所示，是按這一原理制成的力傳感器。

回復 2# bearboy88
% O) P, y: j/ v  _( F$ w( G非常感謝，還是有點不明白得地方，既然霍爾開關能測速度了，為什么還放卷的變頻器還要再輸入模擬量？

沒見過這種設備 ，從圖上看4D應該是PLC的模擬模塊，因為PLC能處理的是數字量，而收卷速度屬于模擬量。霍爾開關是測速的，從圖上看輸出應該還是數字量的。個人觀點，希望對你有幫助。
