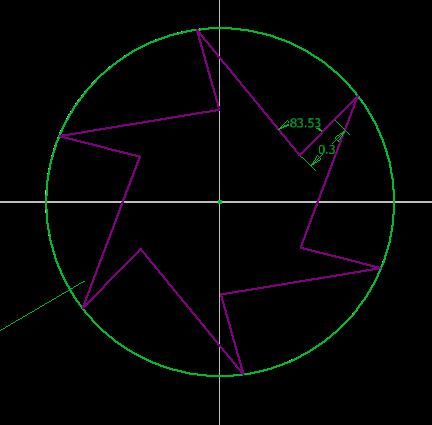

正文摘要:我的斷面如圖中，是不是只標一個刃的斷面尺寸及螺旋角就行了？ * u6 L" J9 [2 H6 V9 {* ` r0 O+ e( H. _* n+ ] |
|
多謝各位大力相助。; x' b4 e4 V( C2 X 明說下，這是一把特殊刨刀，有點像鉆頭 |
|
還有前角、后角、后刀面寬度，倒錐量。 切削角，切削部前后角。2 H# y! n) ^! x% i# ~1 f 跳動量，同軸度。 |
| 這是一把六刃精劃鉆，截面尺寸要標對稱刃尺寸及公差和刃帶寬，前后刀面相對圓心一條直徑的角度，好作為加工的基準，表面粗糙度等級，和螺旋角。 |
弱弱地說，麻花鉆只有2刃。 # x6 Y6 z( l) v2 o$ ?/ W樓主要畫的可能是直槽鉆或鉸刀。 |
| 麻花鉆的幾何角度包括 螺旋角 頂角 主偏角 前角 后角。一個刃的端面是不能表達這些角度的。樓主可以參照機械制造基礎這本書，里面有詳細介紹 |
