發布時間: 2010-8-14 20:53

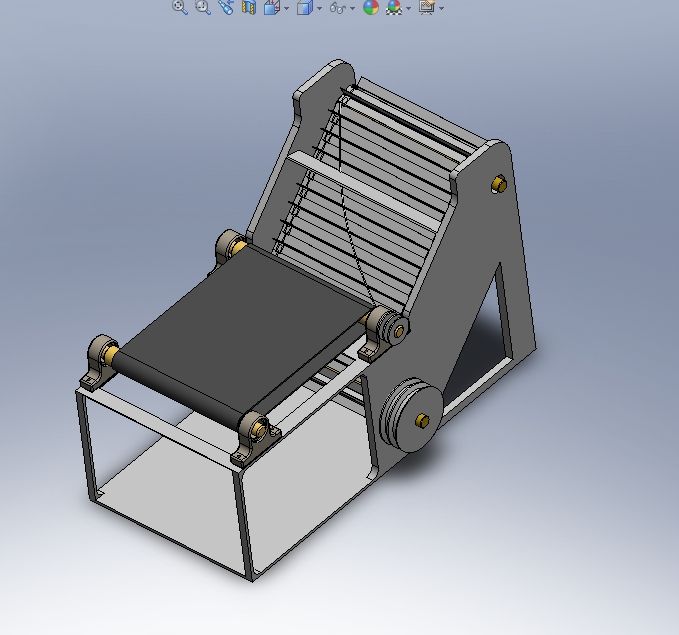

正文摘要:如何設計才能防止圖中的皮帶跑偏，此輸送帶速度不高，對運動精度沒有要求。輸送的物料不重，但是作用力可能不平衡。 現在有兩個問題： 一、如果用這個皮帶，如何防止跑偏，有沒有必要在托輥上加工出凸臺。對于長度不 ... |
| 中間和兩頭可以加擋偏輪，皮帶的質量有要求 |
xjx0701 發表于 2010-8-14 22:45 兄弟，哪查的，沒差到啊,,,, |
wangzeyc 發表于 2010-8-20 10:30 請問依據是什么？ |
| 輥?zhàn)幼龀晒男蔚木涂梢粤?可以向供貨商訂環形皮帶(齒形接頭) |
|
加個限位件， 也就是鼓型輪 或者其他的，自己設計個。 然后你最好軸承座最好是可調的。 這樣有利于你的試裝，和以后的調整。 |
| 最常用的就是鼓型輪，可自動防止皮帶跑偏，機械設計手冊也可查到！ |
| 樓主又確定下來方案了嗎 關注中…… |
| 采用鼓型輪就可以了方法都是常用的，但是確實很實用的，皮帶可定制長度 |
| 皮帶下加導向條就行了 不會有問題的 |
| file:///D:/Program%20Files/Tencent/qq/Users/434302323/Image/A)9P%7D]42T]%60C_9W8YSE7LVG.jpg |
