磁芯裝配機結構設計---請教

查看數: 6902 | 評論數: 9 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2010-8-1 08:27

正文摘要:

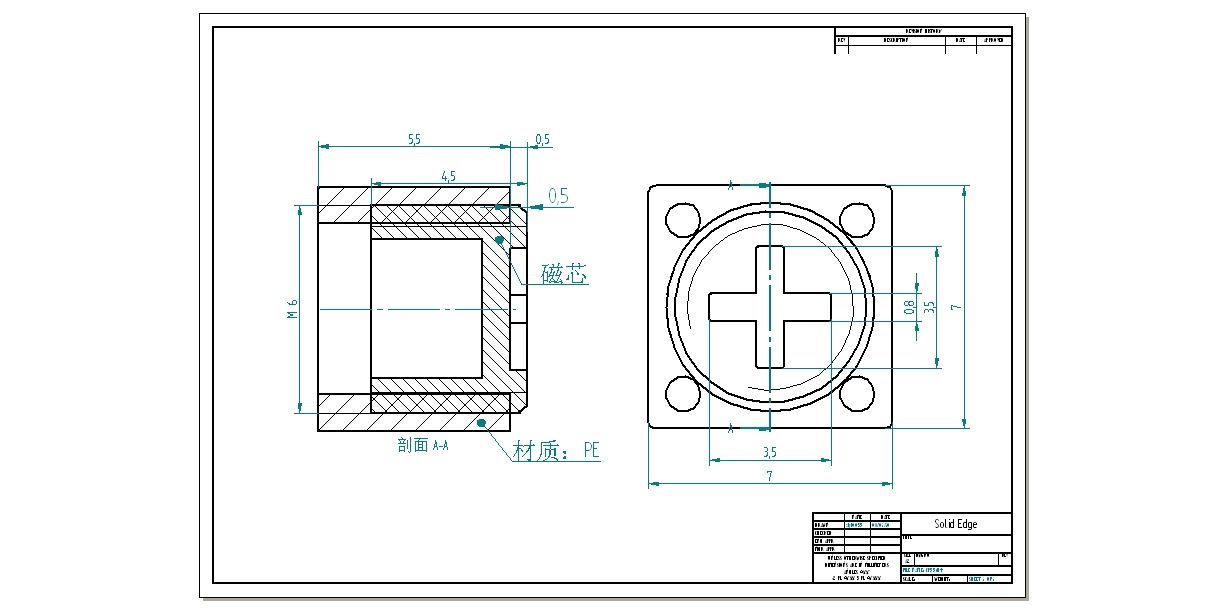

磁芯裝配機 將磁芯旋入骨架里,磁芯旋入后比骨架高0.5MM+/-0.2 設計要求: 1.效率高,1800個/小時 2.加工品質好,品質合格率0.1%(不良現象包括:旋入磁芯高度超查、磁芯旋入骨架后傾斜、磁芯破碎) 3.滿足設備功 ...

回復

FKUEDEJXSQ2 發表于 2023-8-22 13:55:43
學習一下
行天下 發表于 2016-11-4 18:19:05
磁芯來料方式是怎么樣的
機械門徒 發表于 2016-11-3 19:23:46
tigerguo1975 發表于 2010-8-11 08:50
樓主已有方案但沒貼出來。我就胡亂猜猜吧。

東西比較小。10個工位同動都不會占用太大空間。但考慮到成本 ...

磁芯自由散放上料會吸到一塊的,我估計得一個個的送料
tigerguo1975 發表于 2010-8-11 08:50:08
樓主已有方案但沒貼出來。我就胡亂猜猜吧。

東西比較小。10個工位同動都不會占用太大空間。但考慮到成本,應該不需要這么多工位。
樓主談到了費用,或者說設計成本制造成本;使用時的人工成本。

人工上料。4工位或更多。可以做成旋轉式。外面是塑料骨架,那么下料不用考慮太多。滑道下料基本可行。
裝配細節,自然是仿照螺絲批的了。

要是振盤不會振破磁芯,可以選擇全自動上下料。

胡亂說說。見笑。
siyi0035 發表于 2010-8-11 01:05:17
磁芯和塑膠骨架之間是螺紋連接,但有兩點至關重要:

1.磁芯易碎

2.磁芯的十字槽不在內孔里

節拍是2S/件,閥心和閥體是螺紋連接嗎?如果是就可以參照氣批或電批的原理完成一個初始定位,一個移動+旋轉 ...
a1979919 發表于 2010-8-1 12:53
a1979919 發表于 2010-8-1 12:53:50
節拍是2S/件,閥心和閥體是螺紋連接嗎?如果是就可以參照氣批或電批的原理完成一個初始定位,一個移動+旋轉的動作就可以實現。通過調節轉速,移動速度,來控制扭力和初壓力。這個節拍估計要做成多件同時組裝。綜合夾具,聯合運動。

評分

參與人數 1威望 +10 收起 理由
老鷹 + 10

查看全部評分

seate 發表于 2010-8-1 12:26:51
好高的產能啊
能貼幾張貴司的設備圖嗎/
siyi0035 發表于 2010-8-1 11:45:47
人工效率1200件/小時。
g2096 發表于 2010-8-1 11:32:06
螺紋裝配能那么快?磁芯前的十字槽間隙不知何意?我以前用塑料骨架,間隙配合,膠水固定。
