學習學習

  有人能做3D模型出來嗎？沒看懂

期待高手解答

學習了，謝謝大家的講解

該類機構主要由分度凸輪1、分度盤2和分度盤滾子3組成，凸輪與分度盤的軸線平行布置，用于兩平行軸間分度傳動，輸入軸上一般裝有一對共軛凸輪，輸出軸分度盤上分兩層或多層均勻布置若干個滾子，分度傳動時，凸輪軸上的共軛凸輪依次推動分度盤上的滾子旋轉，每片凸輪分別與對應的滾子接觸，實現輸出軸分度旋轉運動。嚙合傳動時始終至少有兩個滾子分別與相應的兩片分度凸輪接觸，起到幾何封閉作用。此類機構可將凸輪軸的連續轉動轉化為從動軸的停歇傳動或移動，分別為實現小分度數（一分度、二分度）的平行分度凸輪。一分度即凸輪轉過一周，分動盤也轉過一周，并停歇一段時間

等高手

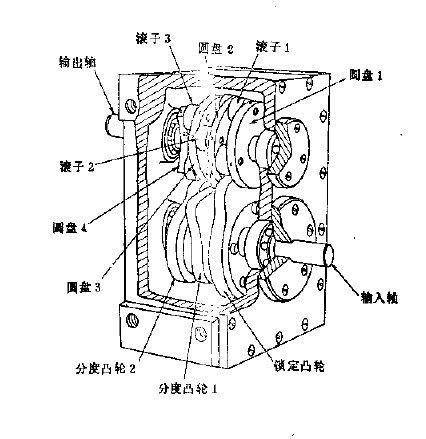

分度凸輪1——鎖定凸輪——分度凸輪2——鎖定凸輪——分度凸輪1

分度凸輪分度后，鎖定凸輪與滾子接觸的剛好是圓弧面，輸出軸就不會轉動了，當鎖定軸轉出圓弧面時，分度凸輪剛好在升程階段，開始分度，如此循環，這是本人理解，不知是否正解

機構設計實用構思圖冊
簡介
作者：賀相
出版：機械工業出版社 - 1990年出版
這本書里有講解
wxpwu 發表于 2010-6-9 19:47

所說極是,但機械原理說明不清楚,求俠講解下,小弟才疏學淺!
