角接觸軸承安裝和拆卸的設計---請教

查看數: 14290 | 評論數: 20 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

rabitzh

發布時間: 2010-4-22 00:00

正文摘要:

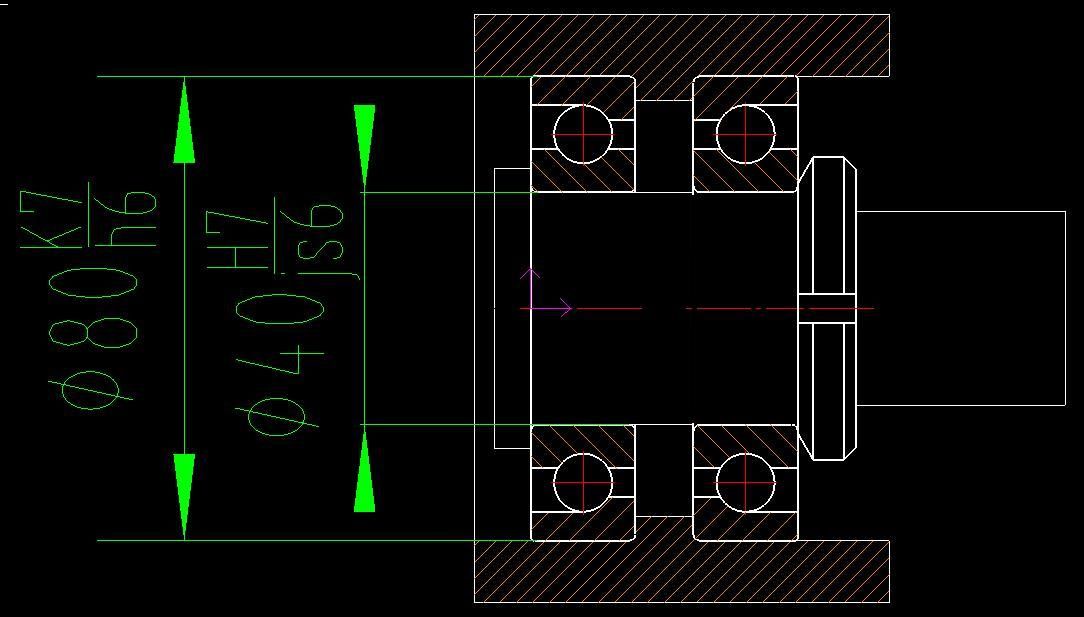

成對角接觸軸承在安裝時有背靠背和面對面的安裝形式。現涉及到軸承的安裝和拆卸問題，面對這種情況在設計時如何考慮拆卸工藝呢？對于面對面的安裝，所設計的結構如附圖所示，軸采用偏緊的過渡配合，而孔則采用偏 ...

回復

3號，常 發表于 2020-3-31 20:59:42

有深度，

dylansea8 發表于 2020-3-30 11:37:19

moxiaopo 發表于 2010-4-30 14:45
做成這個樣子就可以拆卸了

是通過軸件預留臺階來實現？


軸肩預留臺階

lcf999 發表于 2014-10-27 10:52:40

學習下

半截磚頭 發表于 2014-10-26 23:52:19

學習學習

睡醒再做夢 發表于 2014-6-23 20:01:10

我覺得加不加軸肩也分不同的工作狀態，有些需要上下移動，并且要上邊受力的話可能軸肩好點，但是確實更換軸承太了，一不小心就散，一般加內外隔離圈比較好，轉速高的情況下還是要內外隔離圈根據吐出量來調整調整

我是小皮 發表于 2014-6-22 21:09:35
