做一個食品攪拌機，電機帶動一個主軸旋轉，主軸兩端要密封

查看數: 8650 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2009-9-7 15:14

我們公司在做一個食品攪拌機，電機帶動一個主軸旋轉。主軸被一個筒狀外殼包住。主軸靠近電機一端有螺旋片，將進來的料向前推。主軸末端螺旋分布有獨立小葉片用來攪拌。料被攪拌并推至筒狀外殼的末端后從一個出料口被 ...

回復

大白小白 發表于 2019-8-14 22:16:04

xiaxuenj 發表于 2009-9-8 21:39
圖能看得很清楚，象圖紙這種結構是比較緊湊的，就是沒有看出來電機軸加了軸套后與后面的攪拌軸是怎么聯接的 ...

同問，謝謝高手解答！

yuyaqiang 發表于 2009-9-9 17:47:11

16# xiaxuenj
類似于梅花聯軸器，呵呵

xiaxuenj 發表于 2009-9-8 21:39:19

圖能看得很清楚，象圖紙這種結構是比較緊湊的，就是沒有看出來電機軸加了軸套后與后面的攪拌軸是怎么聯接的，請高手指點

憨老馬 發表于 2009-9-8 18:57:23

14# tzw99090370
請介紹一下，謝謝！

tzw99090370 發表于 2009-9-8 17:31:52

可以考慮用“迷宮”式的密封

憨老馬 發表于 2009-9-8 16:29:24

12# yuyaqiang

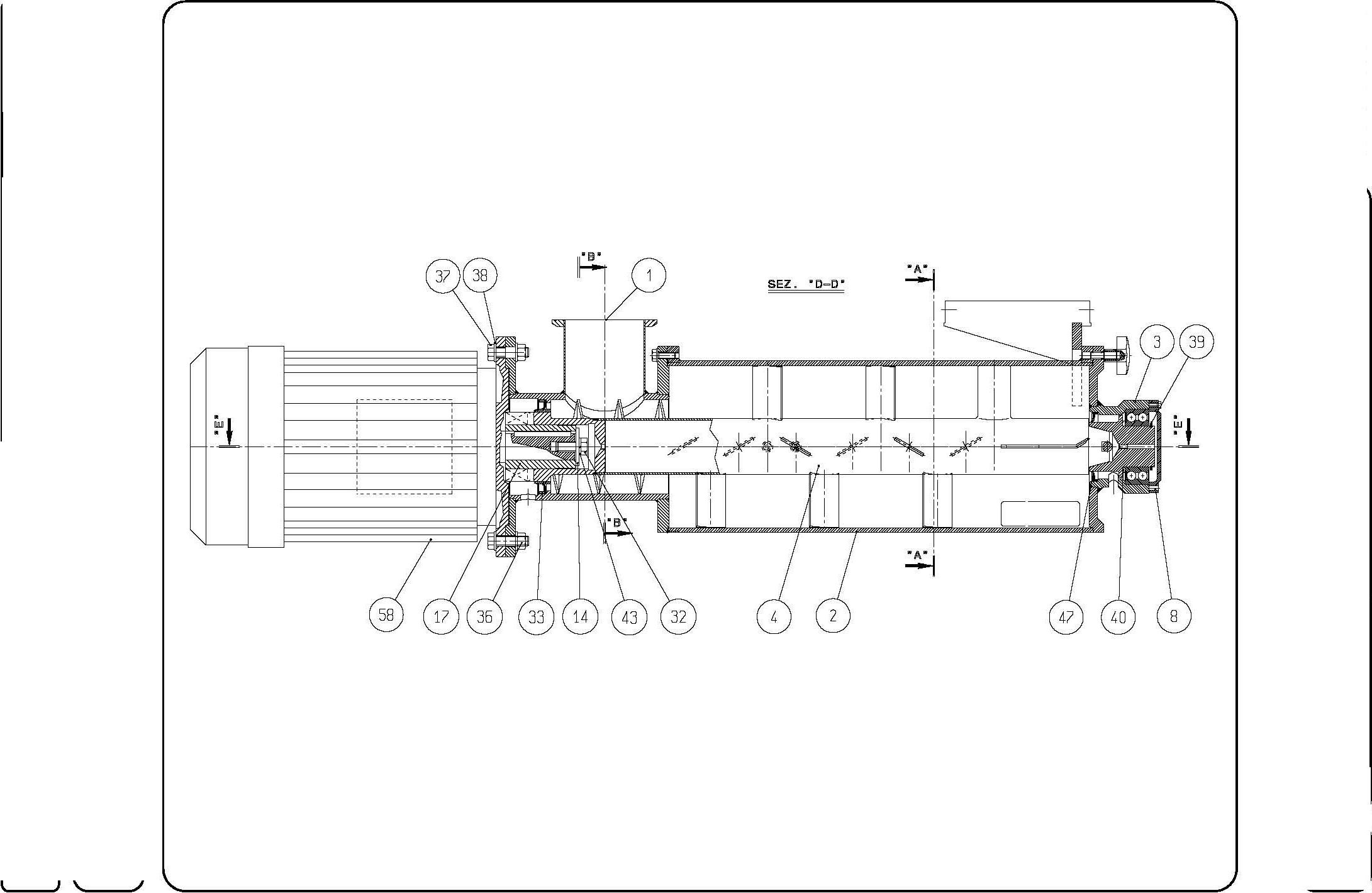

下面的一幅圖很清楚，上面的原圖小，放大后一團云似的。

yuyaqiang 發表于 2009-9-8 16:24:10

本帖最后由 yuyaqiang 于 2009-9-8 16:26 編輯

11# 憨老馬
老馬前輩，下載下來打開看可以很清楚的，我剛剛試了一下。感謝您的意見。47號采用聚四氟乙烯油封，加潤滑脂，還沒有長時間運行過，呵呵。

憨老馬 發表于 2009-9-8 15:41:52

上面的一張太模糊啦！
看您一樓的帖，我就感覺到您的設備近似于螺桿泵的原理，果然。
電機端看不到，后面的軸承端謹靠一個47號件密封，750r/min對于這類設備算高的啦，不知那47號件能否耐磨和耐熱。
采用斷刀的方案沒錯的啦！
