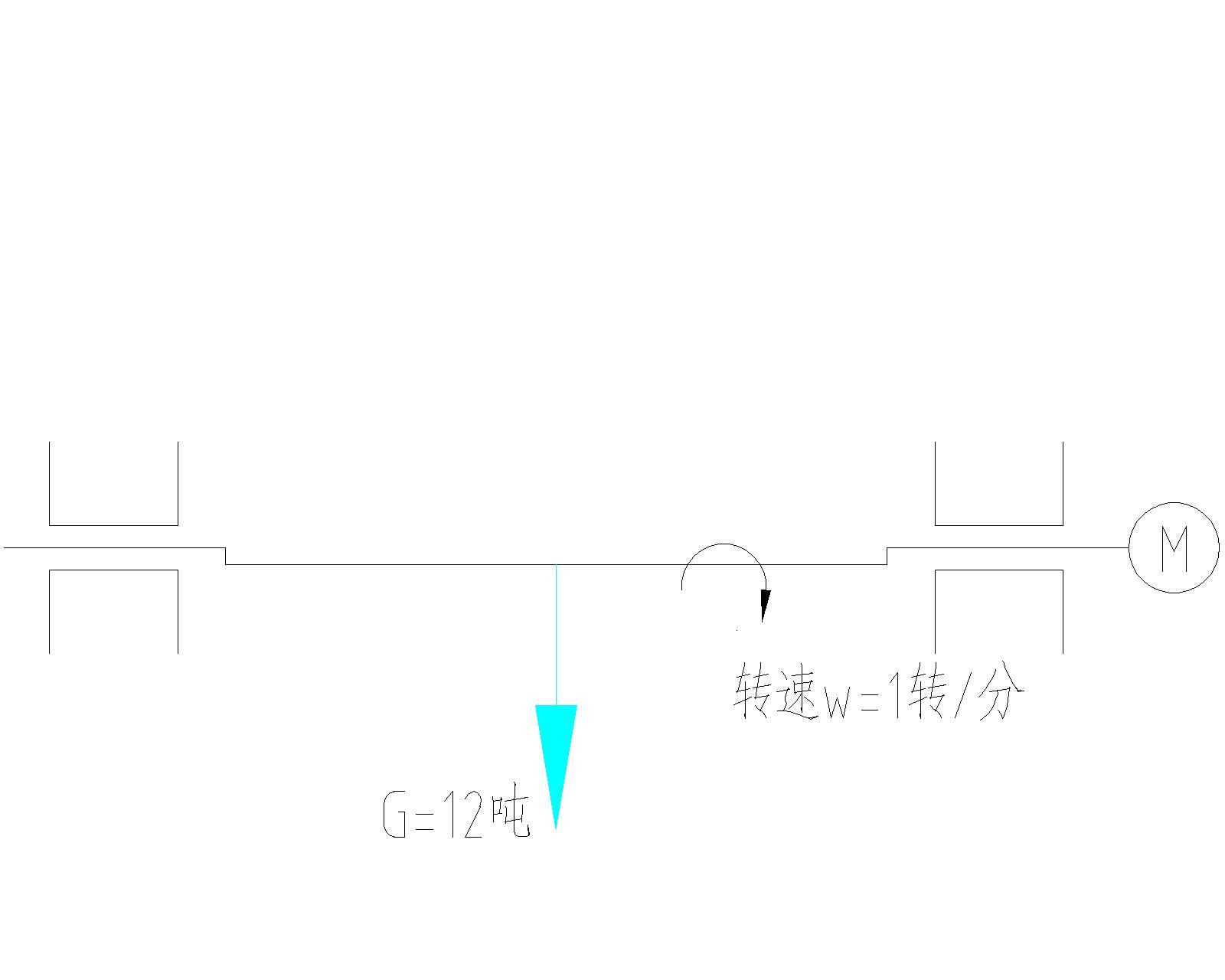

正文摘要:圖紙是焊接變位機示意圖，中間是工裝平臺，兩端用軸和軸承連接，軸徑約100mm，工裝平臺總重約12噸，功能是使工裝平臺繞軸轉動，轉速為1轉/分，電機選擇擺線針形的，請大家?guī)兔λ阆码姍C(jī)所需功率，應該選擇什么型號的 ... |
|
工裝平臺的重心至轉軸中心線的垂直距離是多少啊 不然就不能算錯較為準確的功率 |
| 轉矩T=12x1000x9.8x0.05=5880Nm, 功率P=T*n/9.549=5880*1/9.549=615.77W, 電機所需功率應大于或等于615.77W |
| 學習一下了，頂 |
| 這樣教科書式的題目怎么沒人來做呢，潭里沒專業的人嗎 |
嗯，同樓上的，希望能到到漁啊 |
|
請大俠給點計算公式，受人之魚不如受人之漁，謝謝啦 不懂設計，向大家學習 |
