這個問題其實不簡單

查看數: 877 | 評論數: 11 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-7-15 08:29

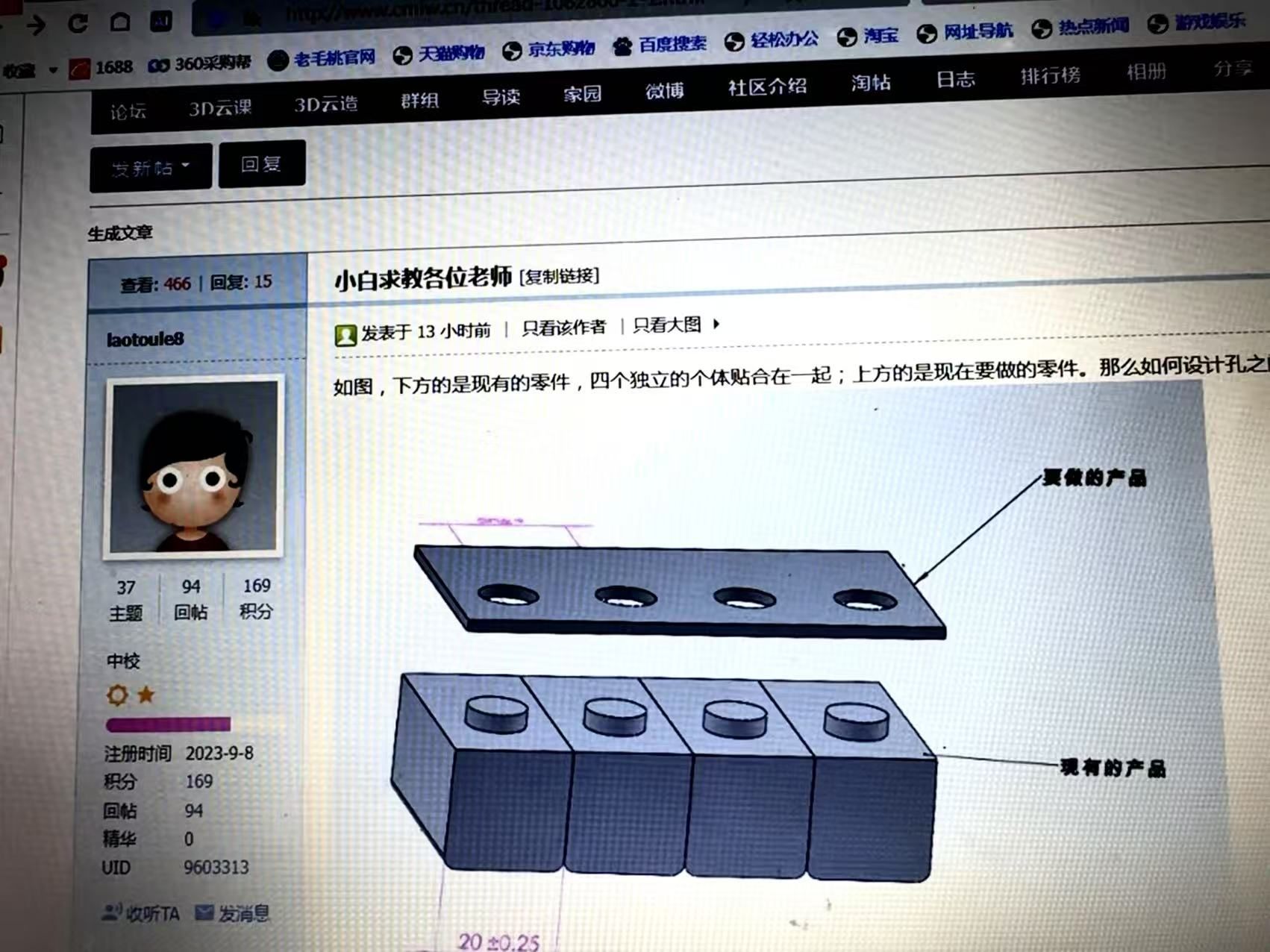

昨天有個小白求助貼，按照社區的發帖和回復水平來看，我估計有99.99%的人不能用最佳的辦法解決，也就是小白所期望的答案。現在我來簡單的分析一下問題，也希望對專業技術有愛好的人來一起理性的探討：首先我們 ...

回復

玻璃貓 發表于 2025-7-16 15:46:46

探根究底發表于 2025-7-15 16:13
補充了下條件按照自己理解設計的，這種工藝工程師比較會望看到的看看行不行。

這里最好不要帶m圈，帶m圈第二個孔位置度是好的，但孔徑很大了，這樣也合格，但會上下晃動，我標的話，基準面a，第一個孔軸線為基準b對于a基準的垂直度，2,3,4孔用組合公差帶約束在中心線上，2.3.4孔改成腰孔，再用m圈約束水平間距，也可以以第二個孔為基準b

嗯嗯嗯，確實用第二個孔位基準B好些。帶圈M是降低加工要求了，不帶圈M晃動的概率也很高的。我是看對方要求圓孔就按圓孔分配的。發表于 2025-7-16 16:40

受不了了 發表于 2025-7-16 10:11:40

這個話題在抖音這兩天也刷到，說是1938年的題目

liukan6 發表于 2025-7-16 09:46:39

還是看需求吧

xmlawla 發表于 2025-7-16 08:17:07

我來學習

風影daily30 發表于 2025-7-16 07:46:46

好好學習，天天向上！

探根究底 發表于 2025-7-15 16:13:46

補充了下條件按照自己理解設計的，這種工藝工程師比較會望看到的看看行不行。

SW 上不知道怎么畫這個框，所以一直就不標了。發表于 2025-7-16 08:33

哥們，你認真點，都上位置度了，你好歹理論正確尺寸得畫個框圈起來呀。發表于 2025-7-16 00:35

MysTicTaki 發表于 2025-7-15 14:47:34

看不懂，詳細說說，我只想到20的上下極限公差，第一個圓可以定位，后面的三個只能做U型槽

燃燒的太陽LS 發表于 2025-7-15 09:09:37

如果需求和工況能再明朗一點就好了、

leioukupo 發表于 2025-7-15 08:53:28

這玩意不會是積木吧
