有限元分析下

用仿真軟件模擬下不就知道了

xdgyh 發表于 2025-7-2 10:17
參考3樓那個圖片  正面空間不多的情況下  如果考慮強度，可以在推進那面上方兩腳加焊兩個三角片

你可以 ...

好的，我先試試

燃燒的太陽LS 發表于 2025-7-2 10:11
循環泵上面要走管子，管子折一下之后，緊貼大板下面。所以高度方面很緊張。從人機工程的角度來看，850的 ...

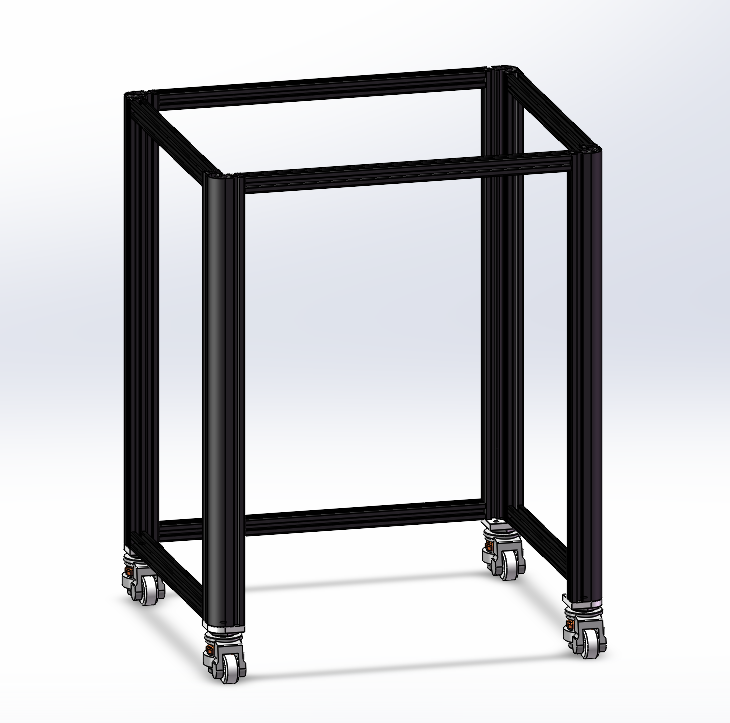

參考3樓那個圖片  正面空間不多的情況下  如果考慮強度，可以在推進那面上方兩腳加焊兩個三角片

你可以畫個你1樓那個示意   然后在SW里做個簡單加力分析
只要焊接沒問題的話   其實都可以不用三角片加強焊接  焊接強度足夠了   主要你重量不重

xdgyh 發表于 2025-7-2 10:00
我知道  我意思是你推進去的循環泵高度多少呢？我看頂部安裝板高度850，泵的高度多少？如果上方有空間   ...

循環泵上面要走管子，管子折一下之后，緊貼大板下面。所以高度方面很緊張。從人機工程的角度來看，850的高度也有點高了，使得設備整體看起來有點瘦高，略顯不協調。然后客戶那邊，設備的占地面積也不希望加大。煩，很煩

燃燒的太陽LS 發表于 2025-7-2 09:56
設備下面是要放一個循環泵，這個循環泵又要經常推出來推進去的，所以不希望有斜坡，希望能直進直出，而且 ...

我知道  我意思是你推進去的循環泵高度多少呢？我看頂部安裝板高度850，泵的高度多少？如果上方有空間  可以加焊一根橫梁   就是在850下方   那樣結構穩定性更好   那個橫梁高度只要比你們用到的循環泵高度高  不影響推進推出就好了

xdgyh 發表于 2025-7-2 09:46
40-40-3的方管足夠了  如果從一側推東西進去   那東西能高到你放置的平板嗎？如果有空間  在推的東西高度以 ...

設備下面是要放一個循環泵，這個循環泵又要經常推出來推進去的，所以不希望有斜坡，希望能直進直出，而且循環泵也挺重，所以希望能留個口盡量留口


高度的話，有點緊張，循環泵上面要走管子，管子折一下之后，緊貼大板下面。另外，管子不能直接穿過大板，要從設備側面引出來，再從上面走設備內部。煩，很煩

40-40-3的方管足夠了  如果從一側推東西進去   那東西能高到你放置的平板嗎？如果有空間  在推的東西高度以上地方再加個橫梁，是最穩的。
其實你這個才100公斤   40-40 2mm厚的方管都足夠了

資深菜鳥 發表于 2025-7-1 17:51
管他多少公斤，直接上60方管

暴躁
