斜齒輪參數計算相關問題

查看數: 719 | 評論數: 7 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2025-4-28 11:25

正文摘要:

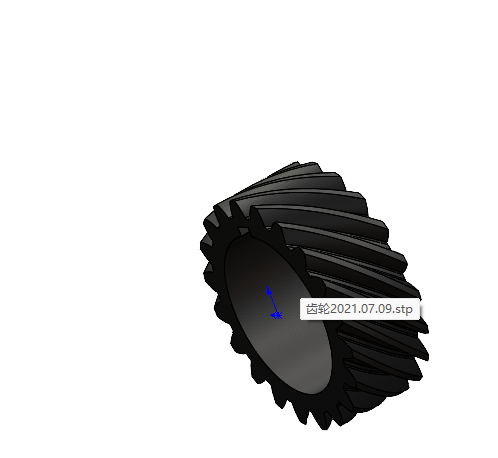

各位前輩，救命啊！是這樣的，我在出圖，遇到一款斜齒輪。我算出來分度圓尺寸比齒頂圓都大 好像是委托外面的人做的，設計者已經忘記參數了，就記得螺旋角是45°。sw里也就一個模型沒有設計參數了。 我量取齒頂圓近似 ...

回復

先干2年3d打印 發表于 2025-4-28 17:26:09
東海fyh126 發表于 2025-4-28 16:05
模數2.75啊，，，，，齒頂圓60.5.。。。汗顏，一直以為斜齒輪和直齒輪一樣計算。。。。。: ...

您應該算錯了，模數應該是2吧
東海fyh126 發表于 2025-4-28 16:05:24
本帖最后由 東海fyh126 于 2025-4-28 16:26 編輯

模數2.75啊，，，，，齒頂圓60.5.。。。汗顏，一直以為斜齒輪和直齒輪一樣計算。。。。。:L:L:L:L:L:L:L:L:L:L:L
溫嶺第一機械師 發表于 2025-4-28 13:51:47
分度圓直徑  (mm)                   D  = 56.5685
走江湖 發表于 2025-4-28 13:21:33
KISSsoft



點評

kiss soft的計算結果還是可信的，標準用的是ISO標準，現在不少的企業在用這軟件。  發表于 2025-4-29 09:49
謝謝，我算出來也是2  發表于 2025-4-28 17:27
搞機械設計你不套公式？  發表于 2025-4-28 14:25
能公式推導，那才叫真明白呢，你用軟件能證明什么，軟件就沒錯嗎，更何況外國軟件遵守的是什么標準啊。  發表于 2025-4-28 13:58
先干2年3d打印 發表于 2025-4-28 11:46:15
我是用齒頂圓的近似值算出法向模數，da=m-n（z+2cosB)≈60.5685
倒推端面模數的Mt=Mn/cosB

點評

下面這哥們才是胡說呢，斜齒輪齒頂圓直徑公式，就是與法向模數相關，什么端面模數。  發表于 2025-4-28 13:57
齒頂圓計算，用的是 端面模數 ，你這里搞混了，  發表于 2025-4-28 11:51
wryp 發表于 2025-4-28 11:46:13



UG里建一個齒輪，啥都有了

點評

謝謝，我去試試  發表于 2025-4-28 11:46
babty 發表于 2025-4-28 11:36:16
本帖最后由 babty 于 2025-4-28 11:49 編輯

法面模數  2
端面模數 2/cos45=2.828
分度圓直徑 d =2.828*20=56.56
齒頂圓直徑 da=d+2ha*m=60.56

點評

https://wenku.baidu.com/view/d8a12d16c2c708a1284ac850ad02de80d5d806d9.html?_wkts_=1745656945682&needWelcomeRecommand=1 哥我差的資料就是用法向模數算的  發表于 2025-4-28 12:34
不知道，我自己算出來是4  發表于 2025-4-28 11:43
