轉臺中心走線用什么方式保護線纜好？

查看數: 1488 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-4-2 10:39

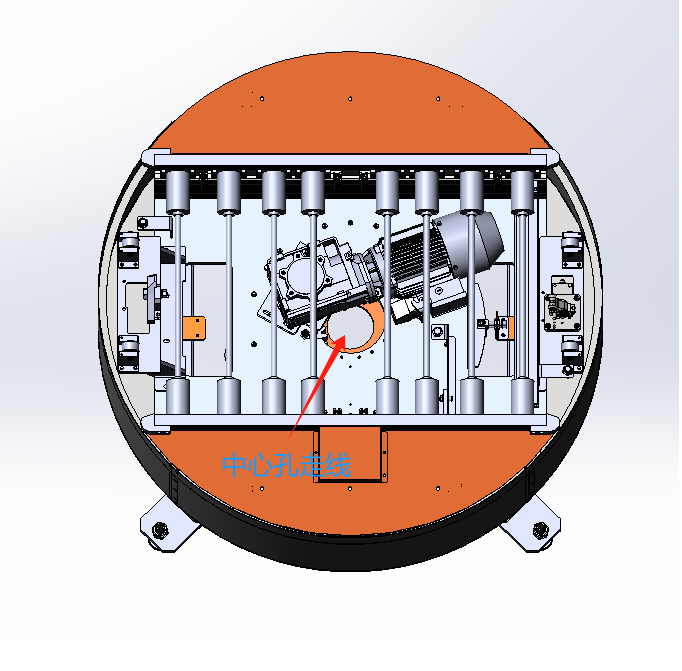

本帖最后由 snow無語于 2025-4-2 10:41 編輯這種結構的轉臺，所有旋轉的線纜都要從中心孔通過去，有兩根電纜線和十幾根信號線。轉臺旋轉角度270°，最開始想用波紋管保護線纜，波紋管 ...

回復

翰林飛狐0921 發表于 2025-4-25 09:57:05

易格斯旋轉拖鏈

q2814901766 發表于 2025-4-22 17:45:36

沒有，T寶搜S型拖鏈，大把多的，我一般常用的JFLO金福隆

機械社區618 發表于 2025-4-22 17:24:17

270度用3維拖鏈的確是相對好的選擇，如果超過360，那估計只有滑環一個選擇了。

snow無語 發表于 2025-4-22 12:44:46

snow無語發表于 2025-4-22 09:54
謝謝各位的意見，最終采用這種可以旋轉的圓形拖鏈。相鄰兩節拖鏈可以旋轉和彎曲，角度都是10°，理論上旋轉 ...

測試過，還可以。我們用的igus的TRE系列。

liu20668 發表于 2025-4-3 11:55:23

如果成本允許，可以采用電滑環；滑環的作用，一般是旋轉超過360度，是需要使用的，正常來說，就是單方向一致旋轉。

覃福永 發表于 2025-4-3 09:31:09

qqqabcw 發表于 2025-4-2 22:35
旋轉拖鏈有品牌推薦嗎？

沒有，T寶搜S型拖鏈，大把多的，我一般常用的JFLO金福隆

qqqabcw 發表于 2025-4-2 22:35:28

覃福永發表于 2025-4-2 13:58
如果不是360度轉，下方有空間，可以考慮旋轉拖鏈。

旋轉拖鏈有品牌推薦嗎？

zhouzhangjian 發表于 2025-4-2 17:27:20

snow無語發表于 2025-4-2 13:58
里面的線太多了，傳感器線有十幾根，有可以用的電滑環品牌推薦嗎

我們用的默孚龍，你可以試試

你用的我們公司的發表于 2025-4-3 11:53
