四立柱壓機如何設計確定材料強度

查看數: 1506 | 評論數: 18 | 收藏 6
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2025-3-26 09:41

正文摘要:

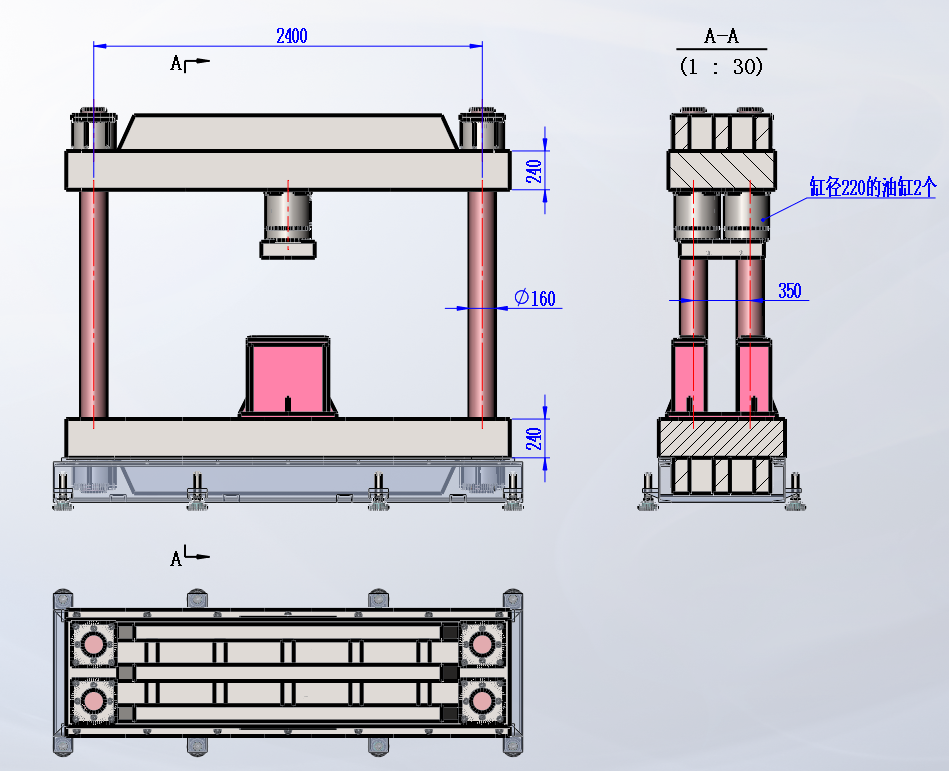

目前遇到一個大轉盤需要個壓機，由于轉盤直徑大，所以，壓機四個立柱的跨距很大。（圖中可見），上橫梁我用了SW靜應力分析。請大佬們幫忙看看強度是否符合，應該怎么看？，是否設計計算有誤，冗余了？ 采用了2個缸徑 ...

回復

702736 發表于 2025-3-27 09:14:03
現在你的首要問題是梁結構不合理，板太厚，筋太矮，可以復習材料力學，看看工字鋼的筋板的比例。

點評

復習是為了重建最小重量，成本概念  發表于 2025-3-27 09:58
有復習了，其實比例就是截面抗彎系數，梁的結構，如果這樣設計，靜應力分析是否合理  發表于 2025-3-27 09:26
詹姆斯007 發表于 2025-3-26 18:37:14
找一本壓力機設計手冊看看。
702736 發表于 2025-3-26 16:24:57
雖然大噸位的壓機鑄鐵比比皆是，但這么大跨度，還是鋼的好

點評

嗯  發表于 2025-3-27 08:33
新白娘子砍傳奇 發表于 2025-3-26 16:16:59
shentu 發表于 2025-3-26 15:18
45鋼？灰鑄鐵不更香嗎？

基本的受力分析都不懂，你確定四根軸是受壓力？

點評

我們討論的重點是板厚240，夠爽嗎？而不是問軸120，夠細嗎。。。。板是重點！  發表于 2025-3-26 21:04
樓主都知道軸受拉力。但他不知道板是不是受拉力，所以有“吧”，對吧。  發表于 2025-3-26 20:58
軸受拉力，上下板也是受拉力，應該是吧  發表于 2025-3-26 16:28
shentu 發表于 2025-3-26 15:18:26
45鋼？灰鑄鐵不更香嗎？

點評

看看螺母在哪里，是受拉嗎？大型壓力機基座，絕大多數都是鑄件。灰鑄鐵強度低？球鐵呢？  發表于 2025-3-26 15:27
灰鑄鐵強度很低  發表于 2025-3-26 15:24
鑄鐵抗拉么？不要害別人。  發表于 2025-3-26 15:23
新白娘子砍傳奇 發表于 2025-3-26 14:58:50
我做的100噸的4軸壓機，軸的直徑才用70，你居然敢用160 ，牛逼

點評

大點好，非標小了才麻煩，反正大點價格大不了材料加工貴一倍吧  發表于 2025-3-26 15:37
剛入行還什么都不懂。。軸的直徑和跨距有關嗎？  發表于 2025-3-26 15:09
冷水黃金 發表于 2025-3-26 14:55:43
本帖最后由 冷水黃金 于 2025-3-26 15:32 編輯

那么大家伙，137t才屁大點，強度可以不用考慮，主要考慮剛度。

感覺開始說的不太好，建議球鐵鑄造。
如果只有一件，可以考慮二手市場找個零件回來改改。

點評

其實你應該計算一下橫向位移，保證在合理范圍內就可以了。  發表于 2025-3-27 09:14
才做1個試驗機，領導不要鑄件，估計是怕開模費用，二手市場不知道哪找，哪有這么剛好的  發表于 2025-3-26 15:45
直接開鑄，球鐵多香，傻大粗。那么大，焊接累死人，并不劃算。  發表于 2025-3-26 15:30
嗯，要考慮的是剛度，您描述的這個能大概畫個圖看下嗎，感謝了  發表于 2025-3-26 15:15
葫蘆OL 發表于 2025-3-26 14:45:13
給你個參考，我以前的120T壓力的機器，軸距2200，用的軸最粗的地方120，上頂架重2.2T（毛重），變形0.2左右最重的就是上頂架；
你這個137T，最大不超過3T，甚至可以到2.5T就差不多了，不能說滿足要求就好，要調到合適的結構

點評

總有師傅帶，或者有參考設備的吧，實在不行就去看看別人的機器實物，噸位從30T，50T,80T,100T等等的是什么一個結構的，光靠嘴在這說，有時候很難說的全的，  發表于 2025-3-26 16:43
謝謝。我現在上下頂架的毛重都4.5T了。。就這樣要分析時，變形位移量在0.33mm左右。真不好調整啊，怎么辦  發表于 2025-3-26 15:17
