發布時間: 2025-2-26 08:51

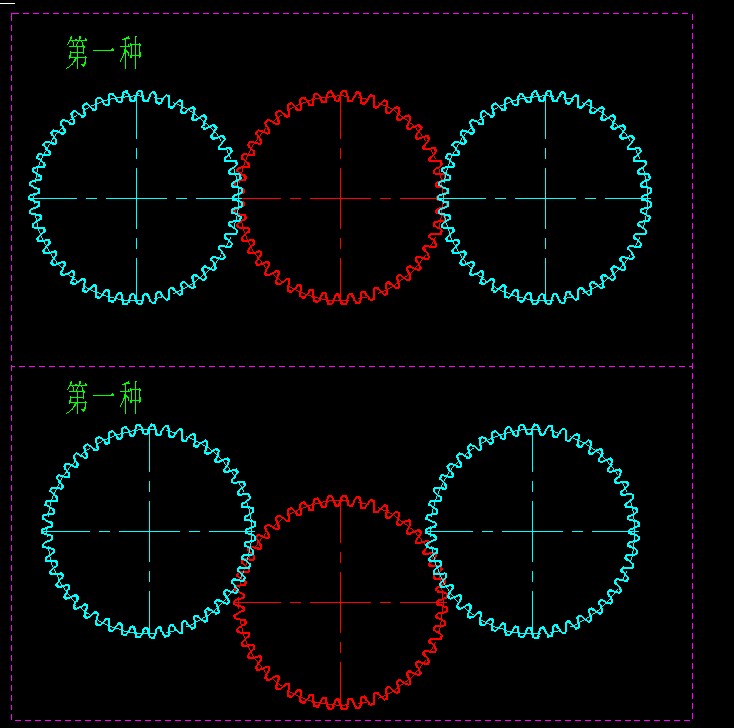

正文摘要:天藍色的是主動力，紅色的是介輪，第一種是中心在一條線上傳動，第二種是上下錯位傳動，哪一種傳動比較好？還有介輪和傳動的齒輪齒數，模數一樣是肯定的，但是齒數一樣行嗎？還是大點還是小點？ ... |
sfcp 發表于 2025-2-26 16:54 用鏈輪傳動不準，機器停機會有細微倒退 |
|
軸承選型，安裝考慮好了嗎？ |
| 我覺得兩個都一樣，齒數相同也無所謂，壞了就換 |
| 取消中間介輪 搞個鏈條是不是省點成本呢？ |
| 一般是第二種吧，我也不是很懂。樓主實踐以后可以告訴我一下哪種更好，感謝 |
|
考慮惰輪軸承的受力，直線布置會好一點。 直線布置，兩端嚙合齒面的是法向力會相互抵消。 夾角布置，軸承受力需要考慮法向力的合力負載。 不是重載工況的話，影響不大 |
|
第一種的受力計算簡單些，中間軸可以認為受力平衡。 介輪與齒輪的齒數一樣，可以實現最大重合度，利于改善傳動的平穩性。 |
學到了 |
shentu 發表于 2025-2-26 09:17 嗯嗯，齒輪是需要互質的 |
