大家好，請問這個圖形叫什么？被用于傳感器檢測的零件為什么做成這個形狀...

查看數: 2238 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-2-20 13:45

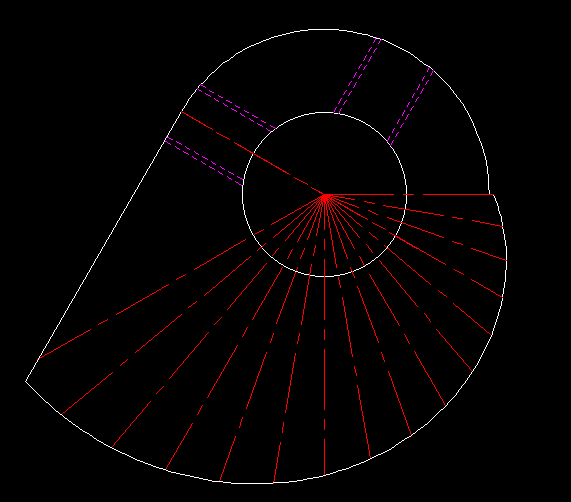

大家好，請問這個圖形扇形部分叫什么曲線？被用于傳感器檢測的零件為什么做成這個形狀...

回復

神機百煉 發表于 2025-2-20 15:34:36

理解比畫更重要紅線部分應該是工作部分知道作用自然知道該怎么畫怎么去修改了

受不了了 發表于 2025-2-20 14:43:19

本帖最后由受不了了于 2025-2-20 14:45 編輯

制袋機放料位移傳感器的鐵片片，沒啥講究，那玩意又沒啥精度要求

小崔崔666 發表于 2025-2-20 14:34:11

andriycike 發表于 2025-2-20 14:31
先把那些紅線畫出來然后用樣條曲線連接所有端點

收到，謝謝哥

andriycike 發表于 2025-2-20 14:31:35

小崔崔666 發表于 2025-2-20 14:26
謝謝大哥回復，我想畫這個凸輪，曲線叫啥啊，功能就是傳感器檢測他扇形這部分輸出模擬量

先把那些紅線畫出來然后用樣條曲線連接所有端點

小崔崔666 發表于 2025-2-20 14:31:24

andriycike 發表于 2025-2-20 14:01
猜一個，凸輪旋轉頂起一個類似指針的零件，用于指示數值

哦哦，大哥你一說我知道了，這個紅色的中心線分別是以0.5為增量不斷變長，然后角度一樣，這樣畫出來的扇形，不知道理解的對不對

小崔崔666 發表于 2025-2-20 14:26:41

andriycike 發表于 2025-2-20 14:01
猜一個，凸輪旋轉頂起一個類似指針的零件，用于指示數值

謝謝大哥回復，我想畫這個凸輪，曲線叫啥啊，功能就是傳感器檢測他扇形這部分輸出模擬量

andriycike 發表于 2025-2-20 14:01:34

猜一個，凸輪旋轉頂起一個類似指針的零件，用于指示數值

對，是這個意思，你表達得更清楚發表于 2025-2-20 14:18

凸輪起點到終點距離，數值由小到大，可以檢測傳感器感知距離，發表于 2025-2-20 14:08
