如何設計一款可以浮動的的夾爪。

查看數: 7132 | 評論數: 14 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2025-2-17 11:30

正文摘要:

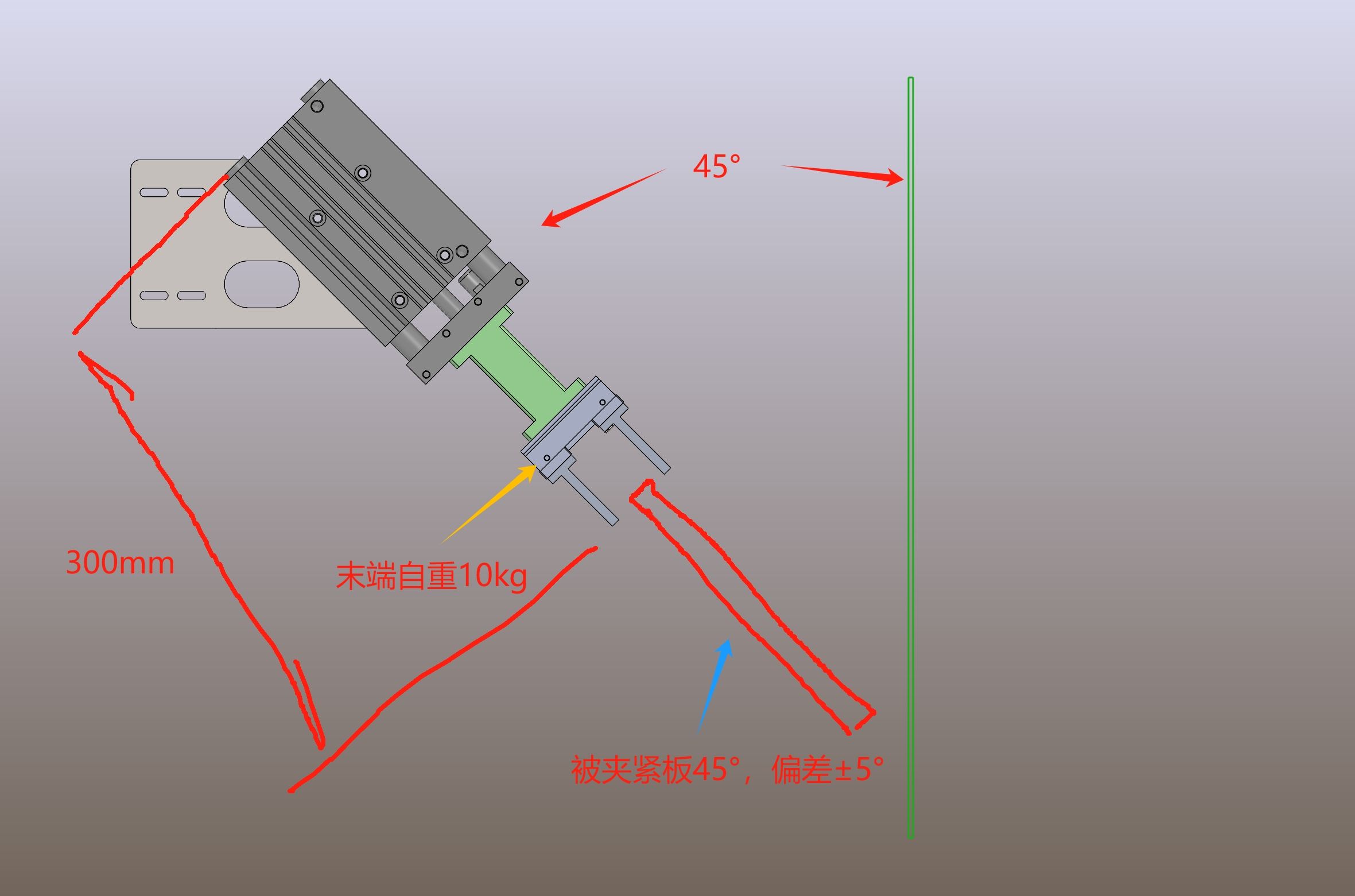

如圖所示,工況就是一個可以伸縮的夾爪,斜45°伸出,夾緊一塊板子,這塊板子由于精度一般,所以會有無法可靠夾持得情況發生,現在要求夾緊面盡可能貼合,請問應該如何設計。 ...

回復

水水5 發表于 2025-5-2 10:54:07
錐頭桿 加 彈簧
任曉猛 發表于 2025-4-30 09:04:23
是不是有專門的浮動模塊啊
煎餅卷榨菜 發表于 2025-2-27 16:46:00
亞共晶白口鑄鐵 發表于 2025-2-27 16:09
夾爪咋不考慮用個剪叉來做?這樣夾緊力大很多呀,而且結構皮實耐操,看你綠色的那個結構也只是個延長件,完 ...

末端有高壓,綠色的是絕緣體。
亞共晶白口鑄鐵 發表于 2025-2-27 16:09:07
夾爪咋不考慮用個剪叉來做?這樣夾緊力大很多呀,而且結構皮實耐操,看你綠色的那個結構也只是個延長件,完全有空間呀
leyfa7@126.com 發表于 2025-2-27 16:01:56
或者是不是可以考慮吸盤在斜45°板子上端面
leyfa7@126.com 發表于 2025-2-27 16:01:18
這結構夾持工件不穩定,為了防止工件下滑,在板子的前端可以做個機構,但是不知道您板子多寬
春雪zw 發表于 2025-2-27 15:55:37

夾爪部分設計下功夫
攻城獅104439 發表于 2025-2-27 15:17:42
如果只是應為加工精度比較大的話,包膠就可以了,彈簧用在浮動量比較大的場景,我看你這個力臂很長,還有10kg的負載,最好看一下導桿杠的扭矩。
人外有人 發表于 2025-2-18 10:55:39
人外有人 發表于 2025-2-17 17:32
夾爪部分用幾根計算好的彈簧柱夾持

你提出的這問題就不太常見,方案自然就不常見,這不就體現你的價值的時候么
