尺寸標注

查看數: 4558 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-2-10 15:08

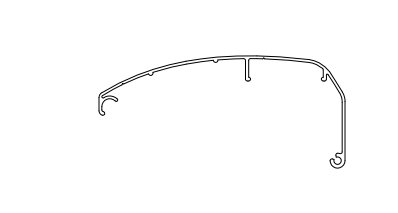

本帖最后由天不生我李淳罡于 2025-2-10 15:09 編輯 ' u; U0 {8 |5 D. Y5 i+ s+ @1 f6 P$ q) P( Y7 F8 \ 工程圖中，圓弧上面有孔位該怎么體現出來，并可以尺寸標注（用投影視圖是可以體現出孔位，但是無法進行標 ...

回復

張超子 發表于 2025-2-10 17:16:34

轉成二維圖想怎么標注都可以，加工肯定走三維了

鷹頭貓 發表于 2025-2-10 16:54:11

在對應的垂直視圖應該能標出來吧，這種曲面的其實標了也沒啥意義，加注釋就行了，最后肯定是要發3D圖的

andriycike 發表于 2025-2-10 16:17:50

無法標注你就手動畫上去個圓

wtangzz147 發表于 2025-2-10 16:12:55

天不生我李淳罡發表于 2025-2-10 15:33; L6 |4 i: o/ }: @( a$ S/ x) n
這個圖在其他位置也是有孔位的，如果更改視圖位置，那別的孔也就會變成這個樣子了

孔不多就可以多出幾個視圖啊

天不生我李淳罡 發表于 2025-2-10 15:33:27

wtangzz147 發表于 2025-2-10 15:16
- g [! {0 K; W8 [/ b! @& k要么視圖要垂直孔的軸線，要么用注釋引根線手動輸入孔徑去標注

這個圖在其他位置也是有孔位的，如果更改視圖位置，那別的孔也就會變成這個樣子了

wtangzz147 發表于 2025-2-10 15:16:52

要么視圖要垂直孔的軸線，要么用注釋引根線手動輸入孔徑去標注
