以前的圖紙，獨特的美感

查看數: 11705 | 評論數: 29 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-1-8 10:29

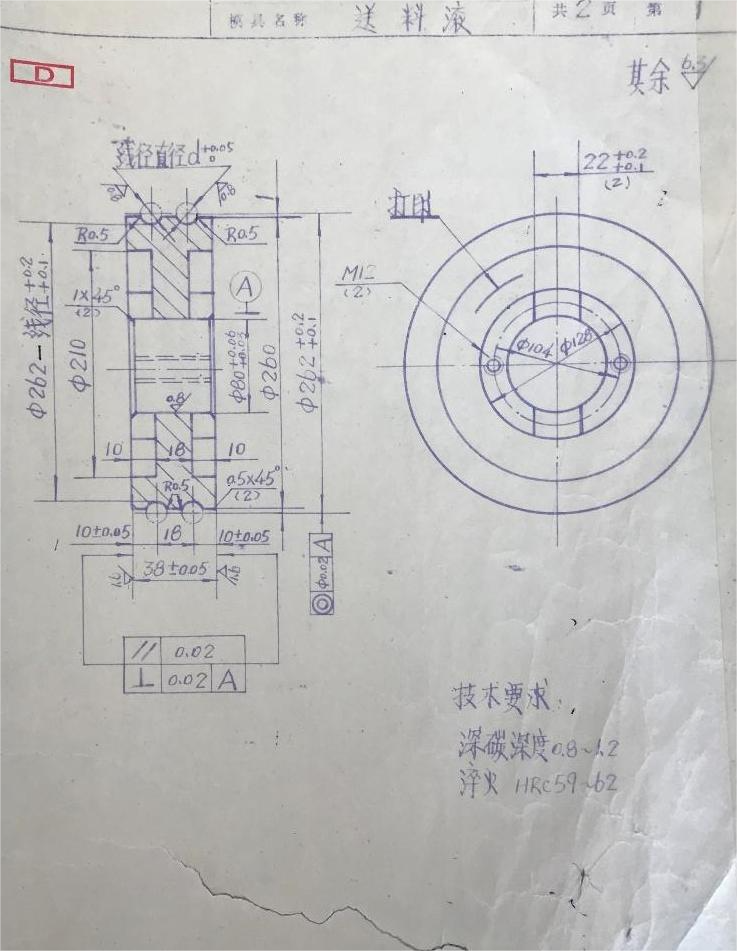

分享一張以前的機械工匠們畫的圖紙0 B. p, [! S- J R% y; `/ g. f9 W/ H' T; M2 z3 B& G7 `( g5 {2 M% q+ w 我認為這張圖紙畫的很用心，有一種獨屬于機械的美感。 5 ^( k7 r& I2 U T& R. L4 ...

回復

老呂hm 發表于 2025-2-6 10:53:34

學者11 發表于 2025-1-8 10:32# ]. j; r" t( `) E# R" _" ]8 {/ w- U
這真是純手工繪圖的，不是資深工程師根本畫不出來的。

贊成！我當年就畫過，很枯燥的！很費腦力及眼睛！

獨家記憶0707 發表于 2025-1-20 17:57:38

最初的手繪，后來的CAD，到現在的solidworks，到將來肯定還有更新的工具，一個時代有一個時代的驕傲；上山的人不要輕視下山的神；下山的人也不要輕視上山的神

齊齊陳 發表于 2025-1-17 17:30:42

基本功可以

njzhfe 發表于 2025-1-15 16:48:35

這個畫的并不嚴謹，以前我們都爬圖板的

Y36 發表于 2025-1-15 08:21:32

ytzhanggj007 發表于 2025-1-8 10:35$ x, @ N' q& [: {
滲碳

“深碳”，也不是沒錯誤啊

cf淺淺淺藍 發表于 2025-1-13 18:38:40

以前的生產效率真的低，畫這么張圖得一個小時吧，不算設計

總圖設計好后，工程師的這種零件草圖差不多1小時一張，還要描圖員描，也要一天10張左右的效率，所以cad是極大的提高效率了發表于 2025-1-15 09:04

鑫森淼炎垚 發表于 2025-1-12 08:02:23

工程師真正畫的是白圖，這是藍圖，就是讓美女美顏以后的圖紙。

sfcp 發表于 2025-1-10 14:32:34

當初也撅屁股畫過這種圖圖板用的是日本進口

漂飛 發表于 2025-1-10 14:11:35

少見多怪吧
