求使用什么樣的壓緊結構將裝置壓緊在方塊上

查看數: 3561 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-12-27 13:49

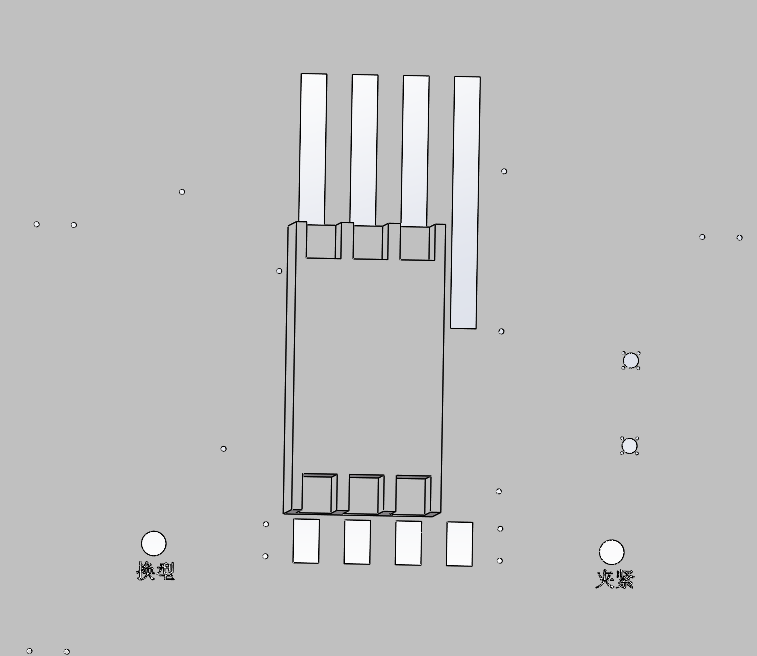

如圖這個方塊貼合在斜面上，它的上面會壓一個裝置，加上裝置離板面有接近300mm的垂直距離，求助社區的友友有什么加持裝置能把裝置壓緊在下面的那個方塊上嘛，現在加持面只有1個裝置的正面，而且需要快拆的夾緊機 ...

回復

狄奧多西今猶在 發表于 2024-12-27 18:10:05

壓多緊？可以加工個槽嗎？可以加工的話就搞個可活動的塊卡住

諾克糖果 發表于 2024-12-27 15:33:20

長白老魔發表于 2024-12-27 14:45
你先要算下多大的夾緊力，而且不能把你的斜板壓變形。
夾具要快換。如果有安裝位置，電動的話，電動推桿。 ...

門架可調式的，一開始想的是這種，不過用的時候門架要固定在面板上，不用了拆掉，距離有點長，產品兩邊還有東西，門架會做的太大

張慧軍zhj 發表于 2024-12-27 14:48:21

杠桿加壓，具體用彈簧力多少，看你的需求了。類似于文件夾子

長白老魔 發表于 2024-12-27 14:45:10

你先要算下多大的夾緊力，而且不能把你的斜板壓變形。
夾具要快換。如果有安裝位置，電動的話，電動推桿。更復雜的電動，伺服電機+T型絲杠+力傳感器。
手動的話，用門架，就是斜板上有兩個螺栓，中間加個塊，塊沿著螺桿移動，用螺母固定。就是機床常用的裝卡。

菜又愛玩 發表于 2024-12-27 14:43:59

我這上傳不了圖片，給你個思路吧，一個135°開角的V型桿，一個支點，一個彈簧就OK了

支點的位置不同，力臂也不同發表于 2024-12-27 14:56

這個機構方便隨時取走你說的方塊，根據你的方塊的質量和最大傾角去選彈簧的壓縮量和剛度發表于 2024-12-27 14:45

東海fyh126 發表于 2024-12-27 14:38:48

看看磁吸表座，，，，，，

諾克糖果 發表于 2024-12-27 14:35:06

TakiLee 發表于 2024-12-27 14:31
上機械手臂？

咋可能呢，又不是產線，上啥機械手，

TakiLee 發表于 2024-12-27 14:31:05

諾克糖果發表于 2024-12-27 14:23
不用氣動的，方便拆卸拿走，氣缸要接氣不太方便，主要是離板面距離太遠，估計得有個接近300mm，距離近的 ...

上機械手臂？

諾克糖果 發表于 2024-12-27 14:23:13

TakiLee 發表于 2024-12-27 14:20
用氣缸做套夾取裝置?

不用氣動的，方便拆卸拿走，氣缸要接氣不太方便，主要是離板面距離太遠，估計得有個接近300mm，距離近的話就好了
