請教下彈簧柱塞對移動件限位問題

查看數: 4142 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-12-20 11:46

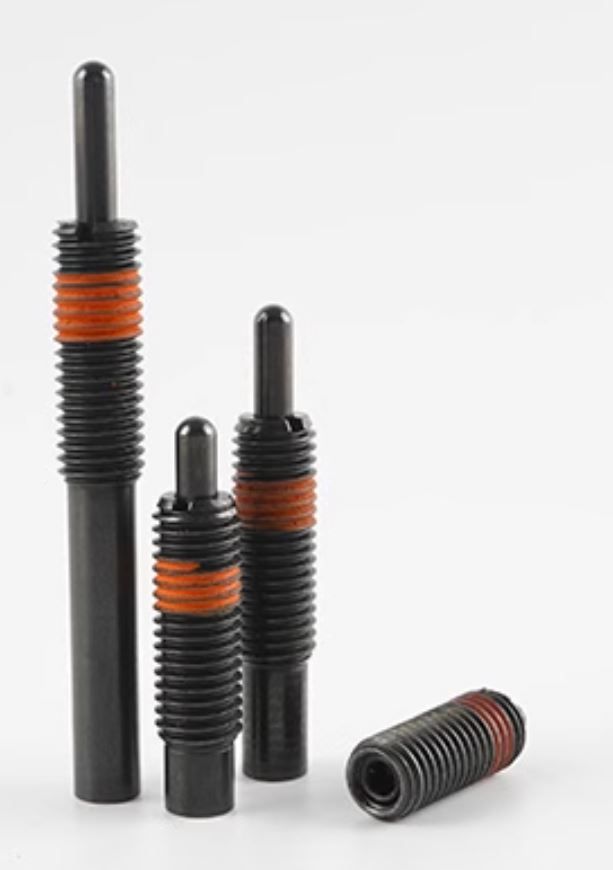

我想對絲杠上的滑臺推到某一位置后被限制移動，然后過一會再離開，全程都用手動控制，限位件采用淘寶上買的這種彈簧伸縮柱塞，但是現在不知這種彈簧柱塞深入的凹坑外形結構和尺寸應該做多少合適，如果做小了，擔心 ...

回復

學者11 發表于 2024-12-20 16:23:34

如果做小了，擔心限制不了，如果做大了沒有限制效果，

擔心限制不了和沒有限制效果難道不是一個意思嗎

狄奧多西今猶在 發表于 2024-12-20 13:56:17

球頭卡進去定位嘛？然后用力推把球頭壓下去就能去繼續前進了？

天涯晴天 發表于 2024-12-20 13:15:35

逐夢2020 發表于 2024-12-20 13:01
直徑與柱塞前端保持一致，深度不能超過柱塞頭的鋼球部分。不過這種柱塞感覺彈簧壓縮的變形量太大了，建議可 ...

我再問下，這種凹槽，是球頭的還是方槽型？

我之前用的場合來判斷是否推到位置，就是打了個圓柱孔，沒有做成球頭。直徑可以比柱塞球頭小一點，球頭卡進這個槽的時候，彈簧要是被壓縮狀態。這樣定位后不會晃動。發表于 2024-12-20 17:43

天涯晴天 發表于 2024-12-20 13:11:46

逐夢2020 發表于 2024-12-20 13:01
直徑與柱塞前端保持一致，深度不能超過柱塞頭的鋼球部分。不過這種柱塞感覺彈簧壓縮的變形量太大了，建議可 ...

收到

逐夢2020 發表于 2024-12-20 13:01:21

直徑與柱塞前端保持一致，深度不能超過柱塞頭的鋼球部分。不過這種柱塞感覺彈簧壓縮的變形量太大了，建議可以考慮這樣的。在每個需要限位的位置打對應的凹槽，柱塞頭運動到凹槽內達到限位效果，加大推力可前進到下一個限位處。
