拋開焊接等工藝不說，不太喜歡這種多個零件放在一張圖上，應該焊接成型的尺寸位置圖一張，內含子焊件的序號及列表，然后各個子焊件獨立一張。

每個公司內部的要求不一樣，像我之前待過的公司，就要求分幾張圖紙，分別下料、焊接、機加、轉孔、裝配，原先一張圖，多得能分6張

謝謝分享

這么出省紙啊

贊

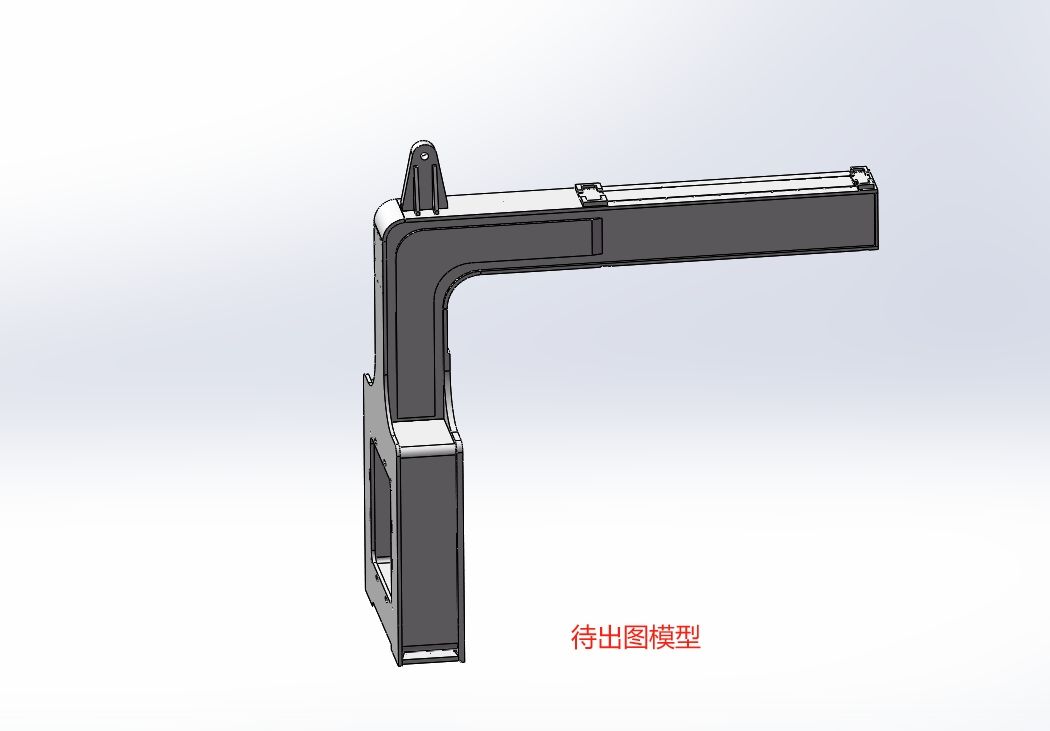

看了一圈也沒看出來這是一張焊接圖，沒干過非標真是理解不了這種圖

謝謝分享

gxs20601 發表于 2024-12-18 10:43
我這樣把相關零件放在同一張工程圖里，被鈑金切割的老板說了幾次了
因為每個零件的大小不同，在同一張圖紙 ...

二碼事，焊接是焊接，鈑金是鈑金

我這樣把相關零件放在同一張工程圖里，被鈑金切割的老板說了幾次了
因為每個零件的大小不同，在同一張圖紙里的比例也不通
他們撈圖，有時不會這么細，看一個圖的比例就都按同樣的比例處理了
常常會錯
所以我現在基本都是同一個比例的零件，放在同一張工程圖里
有時干脆一個零件一個圖。
對于我出鈑金圖最大的難點就是折彎系數，不知道如何搞。特別注意的
就把三視圖給出，或者特別備注一下，要外尺寸還是凈尺寸。
總之，出鈑金圖，頭疼。備注說明寫一堆。
