發布時間: 2024-12-11 09:54

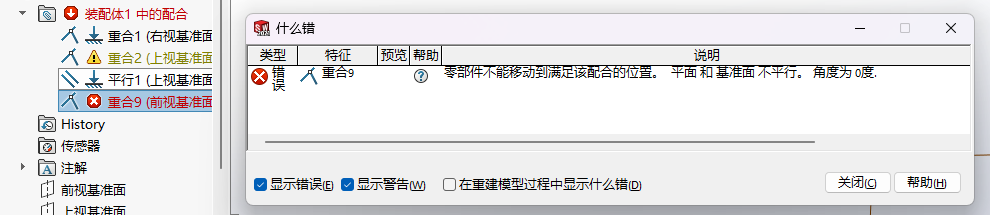

正文摘要:本帖最后由 youke35730 于 2024-12-11 09:57 編輯 如圖，配合上以后顯示錯誤，顯示夾角為0，但重合就是不能配合是怎么回事。 我用零件的軸線重合配合到右視基準面（重合1），可以配合上；其他兩個配合也沒問題（ ... |
石油地質-波菜 發表于 2024-12-11 11:26 數模可以用鼠標移動到兩個面重合的位置的（或者說可以用鼠標移動到兩個面相交的位置），但使用配合就會報錯。實際上兩個面之間有一個很小的角度，僅有0.00000046°。 |
學者11 發表于 2024-12-11 10:23 數模可以用鼠標移動到兩個面重合的位置的（或者說可以用鼠標移動到兩個面相交的位置），但使用配合就會報錯。實際上兩個面之間有一個很小的角度，僅有0.00000046°。這么小的角度感覺很奇怪，不像是設計出來的角度。但是我也找不到問題出在哪里。而且這個面理論上不需要裝配，僅僅是一個外觀面，直接做成平行的面也比較符合實際，加工也好加工。 目前我也不知道是軟件轉化STP文件導致的錯誤還是這個零件真的就是設計了這么小的角度。 |
| 上圖或者上文件是最好的 像樓上說的一樣 夾角是0° 或許是平行 兩個面不一定能接觸上 |
|
哈哈 確實 夾角為0 出現了 那就是夾角不為0 因?yàn)檎娴膴A角為0的時候他會說平行，或者重合 |
|
不行就自己畫一條軸線 |
|
夾角為零，并不等于重合啊，這是常識啊。 重合可不光是夾角為零的，重合的字面意思擺在那呢。 提示也說的清楚，零件不能移動到滿足該配合的位置。 |
| sw舊版本打不開新版本的，反之可以，建議你一直用最新版本，或者次新版本 |
TakiLee 發表于 2024-12-11 10:00 個人也是很多次遇到這種疑似模型轉換的問題，請問換版本有希望改善嗎？如果有，用哪個版本比較好 |
| 感覺模型轉化過來有問題，軟件不買賬，湊活著裝吧 |
