想要求各位大哥指點一下圖紙標注，以及公差選擇的問題

查看數: 1898 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

本主題由管理團隊于 2024-12-10 16:15 審核通過

ssh1010123

發布時間: 2024-12-10 16:14

正文摘要:

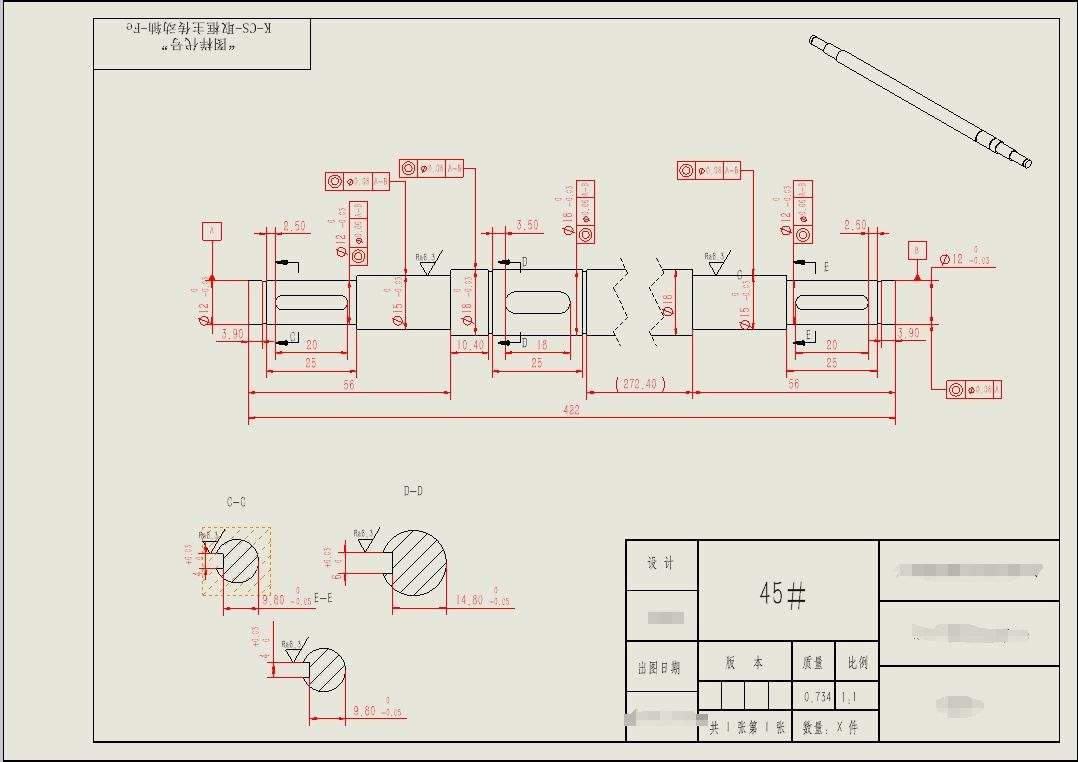

如圖是近期畫的一根軸類零件，用于一臺RGV自動取貨的機構，一般搬運的貨物大約在三十公斤左右，采用同步帶傳動，之前一直是直接發模型進行加工，最近才開始出加工圖紙，不知道這個圖紙出的在精度的選擇以及格式方面 ...

回復

123wwm 發表于 2024-12-10 17:34:51

本帖最后由 123wwm 于 2024-12-10 17:47 編輯

第一個：圖紙沒有中心線；第二個：3個剖視圖擺放位置；第三個：溝槽哪里漏尺寸；第四個：這個形位公差標數值是不是大了（尺寸公差0.03，形位公差0.06）；第四個：這個軸是不是需要一些倒角？需不需要熱處理？

吾勿信天 發表于 2024-12-10 17:05:57

看了公差幾乎都是負3絲，同步帶輪可能能用，但軸承肯定松了，而且很多直徑都重復標注，

斯文棒棒 發表于 2024-12-10 17:02:55

基準我覺得應該選裝軸承部位的圓柱面，并控制此處的圓柱度。鍵槽要不要對稱度啊？

ssh1010123 發表于 2024-12-10 16:57:23

君越168 發表于 2024-12-10 16:42
為什么不愿意看書，難道做機械設計沒有門檻啊，是不是搞個三維模型，就🆗？

有沒有一種可能，我就是第一時間去翻書，一步一步畫出來的這張圖，畫完心里沒底，又找不到人問，才來論壇尋求幫助的；如果光是看書就能把什么都學會，那這世界上所有職業的確沒有門檻，我今年六月份畢業，除開找工作和實習期，正式工作也就兩三個月的時間，確實有很多不懂的，現在實際做的和學校學的有很多都不一樣，目前的公司也沒有實質的老帶新，說這么多就是想說明我不是有點啥問題就無腦發帖問，我是自己嘗試過想要尋求一下幫助
