分析計算：槽輪機構的速度和加速度

查看數: 2535 | 評論數: 11 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

hury.

發布時間: 2024-12-7 15:26

正文摘要:

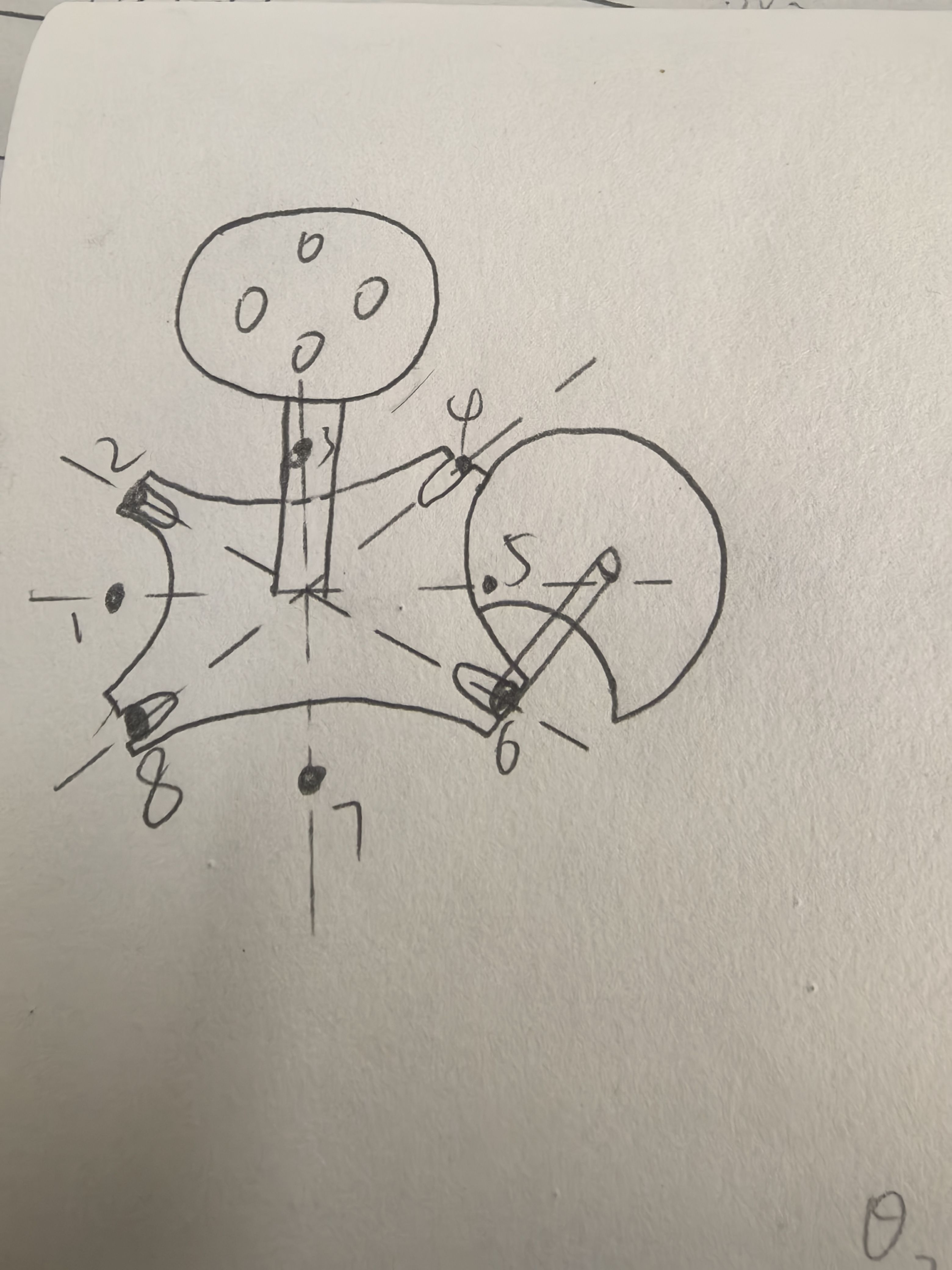

有沒有大能可以教我分析一下這個機構的槽輪機構在點4這個位置時的速度和加速度啊，提供公式也可以。（設的撥盤速度此時為ω=40轉每分鐘槽輪槽數為4，撥盤的圓柱銷數為1，撥盤和槽輪的中心距3=300mm還有別的參數用得 ...

回復

cangzhoumj 發表于 2024-12-10 12:58:57

間歇輪機構

陳進一 發表于 2024-12-10 09:04:14

開始我想把槽輪運動簡化為曲柄導桿機構，再利用瞬心法求ω（導桿），但是求出曲柄和導桿的瞬心位于曲柄的轉動中心，得ω（導桿）=0
這種方法顯然是不對的，總感覺這與曲柄限制著槽輪的運動有關系。
若存在樓上所說直角關系，曲柄若沿軸線脫離時，其沿切線方向是阻礙槽輪繼續運動的，這是否導致槽輪速度突變?yōu)?呢？
后面查找信息都只看見這種方法：立角度關系，角度求導得角速度，角速度求導得加速度。
內容詳見：https://baike.baidu.com/item/%E6%A7%BD%E8%BD%AE%E6%9C%BA%E6%9E%84/9204865?fr=ge_ala

喂我袋鹽 發表于 2024-12-9 21:36:19

DaedraMech 發表于 2024-12-9 18:14
樓主不關心轉位過程中的速度和加速度變化嗎？滑入的臨界位置肯定都是0，不然要么是設計有問題，要么是有特 ...

大佬細說防爆門

點評

DaedraMech

哪有，只是普通牛馬。我了解的不夠深入，哪天要是到手了人家的設計書什么的，倒是可以分享分享，不然容易誤人子弟發表于 2024-12-11 15:48

DaedraMech 發表于 2024-12-9 18:14:05

本帖最后由 DaedraMech 于 2024-12-9 18:22 編輯

樓主不關心轉位過程中的速度和加速度變化嗎？滑入的臨界位置肯定都是0，不然要么是設計有問題，要么是有特殊功能（比如一些防爆門上的結構，不過那種一般得叫凸輪槽不能叫槽輪了））
