發布時間: 2024-11-28 21:45

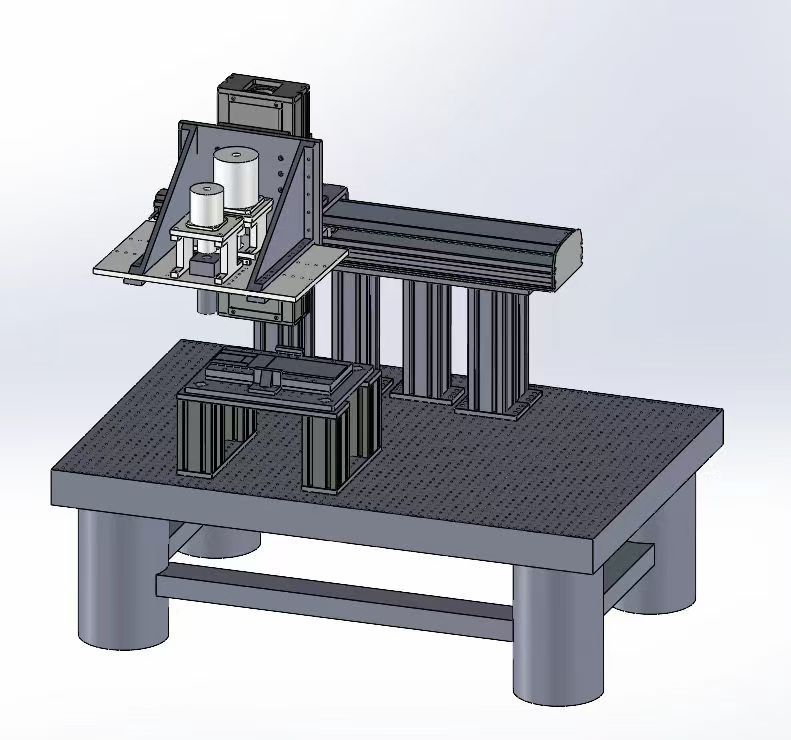

正文摘要:如圖所示的機械結構，現在使用中發現幾個問題，請教一下各大佬： 垂直方向在下壓時可以準確運動，在觸碰到下板面后位移以及觸碰后向上位移精度會變的不準確； 垂直方向下連接件需要與下板面進行摩擦，在摩擦過程中會 ... |
|
本帖最后由 siralop 于 2024-12-2 13:24 編輯 絲杠模組導軌沒問題，安裝形式沒問題，那就是剛性不足，考慮平衡系統（加個平衡缸）。 |
siralop 發表于 2024-11-29 15:51 機構行走采用的是絲桿傳動，垂直方向的整個平臺都是活動件，水平方向絲桿模組和垂直方向絲桿模組為固定件 |
| 用型材焊接，提高結構剛性 |
南工xiao郭 發表于 2024-11-29 14:17 浮動可以加彈簧，彈簧壓縮提供力隨便上去后可以靠彈簧復位。而且浮動后施壓平臺自身重力完全壓到接觸平臺上，我目測一下，你這平臺也有三四公斤了吧，一般也滿足一定壓力的需求？ |
| 銑床？ |
| 圖做的不清晰，機構行走靠的是線軌還是導柱，或者說哪個是動件，哪個是固件？如果是大小缸，出現振動可能是受力不同產生的頻率差造成的。 |
| 我來學習學習 |
鋼鐵俠001 發表于 2024-11-29 10:01 絲杠和三角懸臂梁中間是有兩個過渡連接板的 |
mycedar 發表于 2024-11-29 08:10 有一些傾覆作用力，剛性的話大佬有什么改進意見嗎，接觸比較少，這是目前所能想到剛性比較強的結構了 |
