軸承使用問題

查看數: 2142 | 評論數: 25 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-11-28 21:38

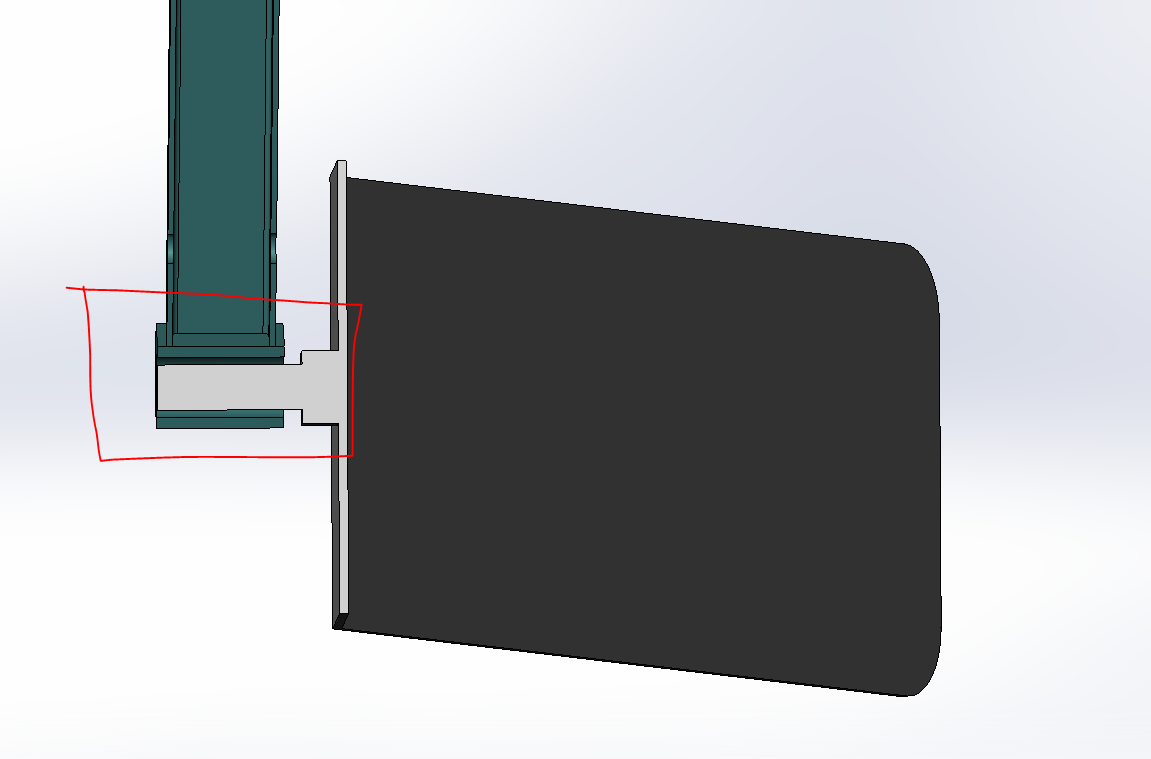

如圖，紅框部分需要加入軸承帶動灰色部分轉動，無驅動（手動翻轉），請問如何設計，用什么類型軸承

回復

山中漁人 發表于 2024-11-30 14:44:24

numb701 發表于 2024-11-29 10:13
老哥問一下，我負載最大 150KG，軸套承載力夠不夠啊

那不行，軸套只能承受輕的物件！
最好用兩只錐度滾子軸承，做旋轉支撐！
選多大軸承就要看150kg的受力方向與受力點到軸承的距離了！
距離越大軸承也越大哦！

xhszck 發表于 2024-11-30 08:20:17

空間小，重量也不大用軸套就行

shentu 發表于 2024-11-29 22:37:21

numb701 發表于 2024-11-29 10:13
老哥問一下，我負載最大 150KG，軸套承載力夠不夠啊

軸套承載可比球軸承大太多了。

ytzhanggj007 發表于 2024-11-29 18:34:16

一體的結構吧，不用轉動件也可以，類似叉子

脈脈010 發表于 2024-11-29 16:58:48

怎么轉發視頻過來看看

用角接觸球軸承或者深溝球軸承，設計個軸就行了啊發表于 2024-11-29 17:06

TakiLee 發表于 2024-11-29 10:54:27

自己惡補一下機械設計手冊軸承篇，應該問題不大，軸承往大了選點，方便拆裝調試就差不多吧

babty 發表于 2024-11-29 10:46:30

無圖

救贖. 發表于 2024-11-29 10:30:05

把軸做長后端出來2側銑扁用圓輪把手固定就能轉了
