這種機構精度30um以?xún)?nèi)是可行的，再就是同步帶易磨損，

大尾巴狼 發表于 2024-11-21 10:52
我做過，當時臺面尺寸700*900負載20kg，四角用四個絲桿控制升降和導向。主要問題是四角絲桿的平行問題。最 ...

我用的三個梯形絲杠同步升降，也是遇到了擰緊后出現別勁兒的情況，最后沒辦法也是沒擰緊，好在是垂直頂升使用，不擰緊也影響不大

我做過，當時臺面尺寸700*900負載20kg，四角用四個絲桿控制升降和導向。主要問題是四角絲桿的平行問題。最終裝完有個別絲桿螺母的固定螺絲不能擰緊，擰緊就憋死了。只要整體精度有保證，沒什么問題

結構小，負載小OK。反之不理想。需要加張緊輪，同步帶容易跑偏、磨損、壽命短。空間結構合適的話建議使用同步升降器。

柱子jay 發表于 2024-11-20 18:19

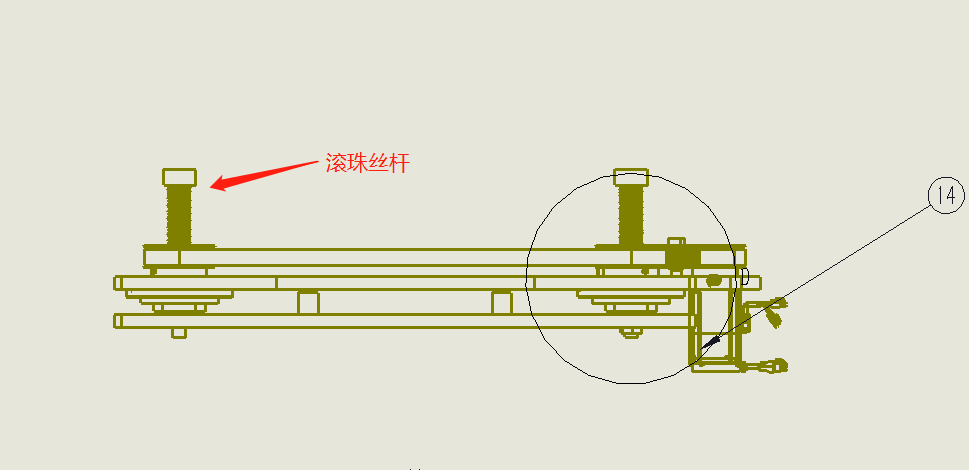

就像圖片這種

有圖紙可以學習嗎

柱子jay 發表于 2024-11-20 18:10
這種機構是可行的，就像上面的層主們說的，需要增加張緊結構。這種機構在半導體貼合設備（固晶機）的wafer  ...

就像圖片這種

這種機構是可行的，就像上面的層主們說的，需要增加張緊結構。這種機構在半導體貼合設備（固晶機）的wafer stage是很常見的

同步帶能穩定住是沒有問題的

包角太小，需要加惰輪導向，同步帶頻繁換向?qū)φ廴菀讛?/td>
