112233ww 發表于 2024-11-19 15:37

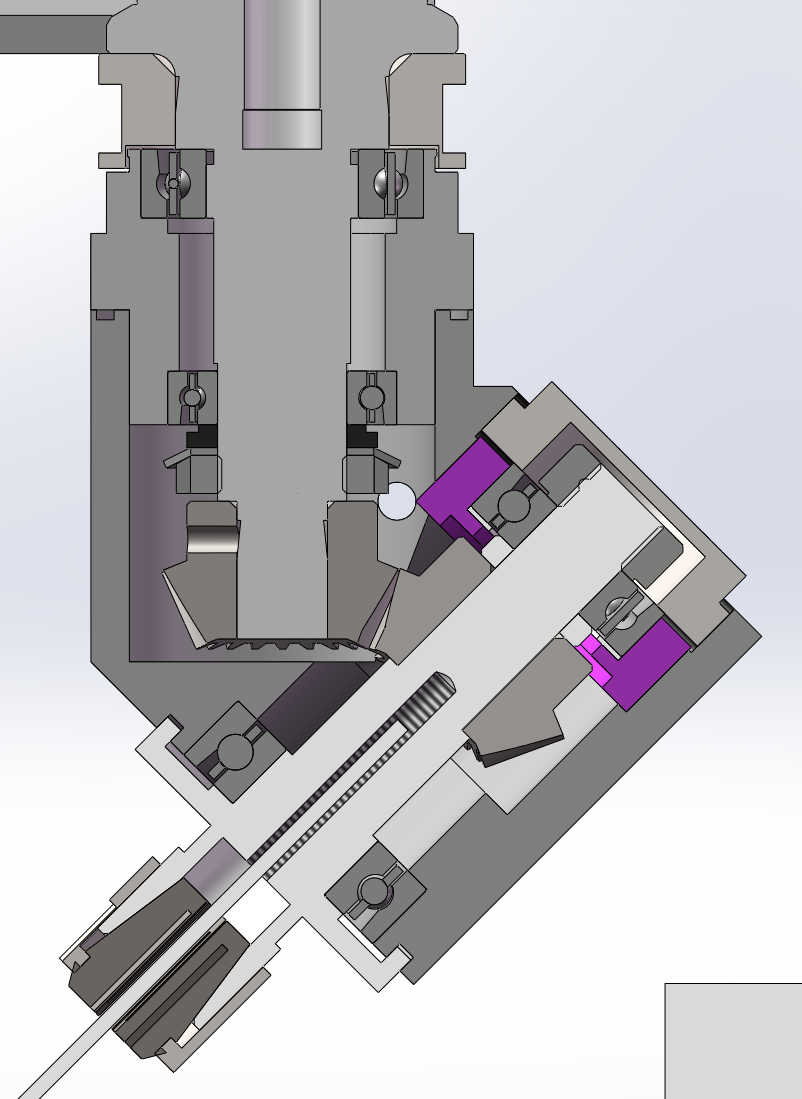

看了你圖紙感覺輸入軸上兩個軸承是預緊了的，輸出軸上兩個軸承并沒有預緊。a的值并沒有理論數據，主要看你 ...

輸出軸有彈簧墊片墊在軸承外圈，可能預緊力是不太大，不過為了保證軸上零件-齒輪的軸向定位，內圈必須得有套環。好像也沒有其他的好辦法了0 0

a87145685 發表于 2024-11-19 13:39
轉速不會超過3000，載荷基本就是圖上所示，輸出是一把2.0小鉆，加工鋁合金件。進給的話也可以很慢，保證 ...

那沒問題

看樓主圖里面成對使用的兩個角接觸軸承型號尺寸不一樣，可以這樣用嗎？

看了你圖紙感覺輸入軸上兩個軸承是預緊了的，輸出軸上兩個軸承并沒有預緊。a的值并沒有理論數據，主要看你的負載和軸承的大小。

看了你的圖，輸入軸的軸承看著都預緊了，輸出軸兩個軸承看著沒有預緊上力。你說的a的值，并沒有一定要求，主要看負載情況，和你選的軸承的大小。

這樣安裝更標準 穩妥些

chenglin635 發表于 2024-11-19 13:57
否則到最后這玩意還是報廢了，你也要被老板罵，最后還是要外面買銑頭

買是不可能買的，只有先撞南墻，但是也不能不帶剎車就往上撞- -總得考慮的差不多，結構上不犯低級錯誤就行，肯定是能湊合用，就是精度達不到唄

軸承安裝方式沒問題吧，我就是這么裝的一樣啊，就除了內圈沒有頂住，因為考慮到加工精度的問題，內圈還是不要軸環了。預緊的時候慢慢調吧

否則到最后這玩意還是報廢了，你也要被老板罵，最后還是要外面買銑頭

看樣子樓主應該是剛入行，建議聽2樓的，買個現成的銑頭
