求助各位大佬角接觸球軸承的定位和使用方法

查看數: 1190 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-11-18 13:45

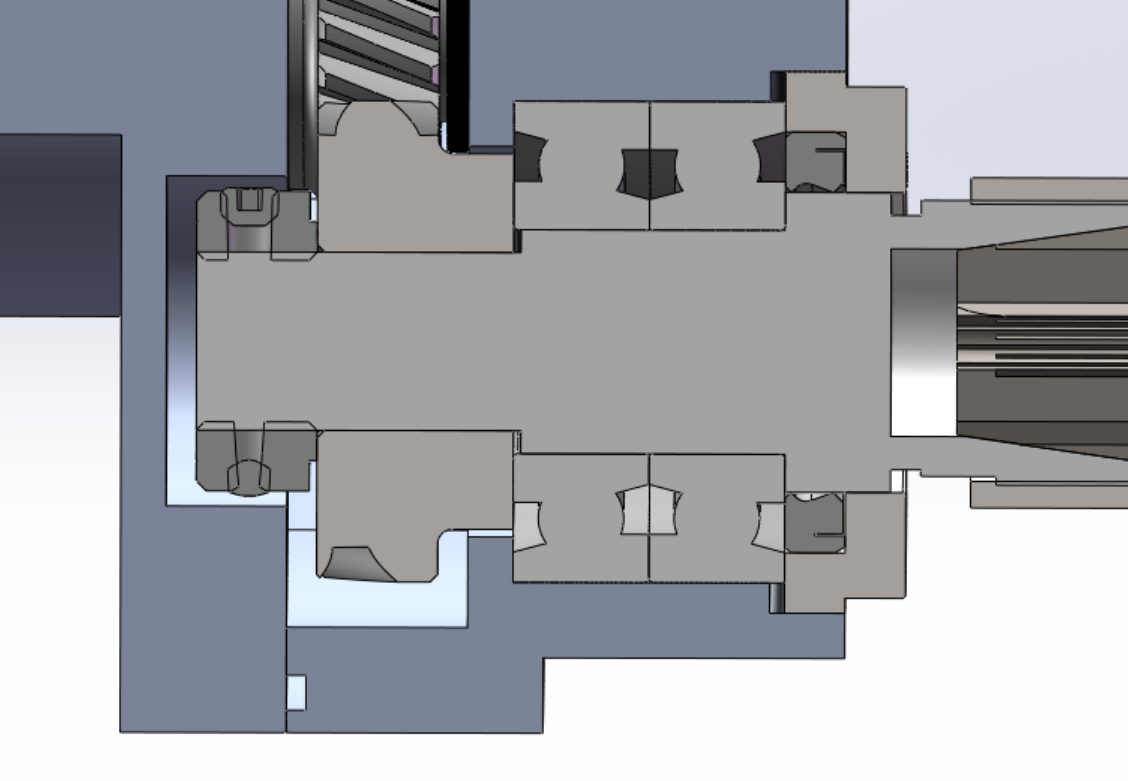

如下圖所示，從左往右依次為鎖緊螺母、齒輪（有鍵）、一對角接觸球軸承，端蓋（含油封）端蓋與殼體是螺紋擰緊，想請問各位大佬這種設計結構可以使用嗎？轉速要求3000r/min。角接觸軸承用的是萬能配對。 ...

回復

112233ww 發表于 2024-11-19 15:46:24

你這個結構是沒問題，就是角接觸球軸承背靠背安裝，如果沒有特殊要求，可以直接選用雙列角接觸球軸承就可以

a87145685 發表于 2024-11-19 13:45:59

感謝各位

xulongxp 發表于 2024-11-19 13:37:25

沒有問題

cangzhoumj 發表于 2024-11-19 08:09:42

問題不大

a87145685 發表于 2024-11-18 18:09:34

a87145685 發表于 2024-11-18 17:14
圖在這里，丟了又找回來了~

嗯，放隔環只放外圈也可以吧，因為內圈沒有那么高水平做到剛剛好

599142655 發表于 2024-11-18 17:23:46

齒輪的轂直徑做小一些不要超過軸承內圈。兩個軸承外圈之間加隔環。右邊密封圈也不要貼著軸承。總之要軸承的密封蓋留間隙。油封應該放最右邊，這樣方便更換。

LiNing_jrjub 發表于 2024-11-18 15:14:01

圖呢？
圖要上傳，不能復制粘貼，人家看不到

尹志春 發表于 2024-11-18 15:07:20

可以，我剛換兩對，7012和7010，三配對，和兩配對，缺點遇太貴，轉速6000沒問題，
