啊是大姐大 發表于 2024-11-18 13:37
請問你這手冊是什么名字啊

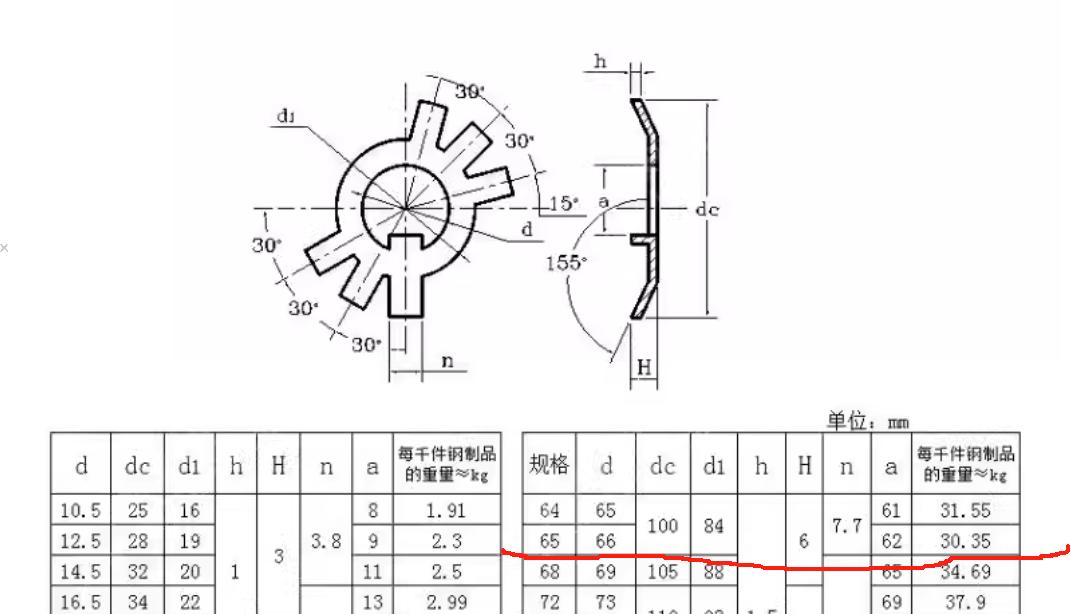

機械設計手冊第六版 第二卷6-163頁通過百度網盤分享的文件：機械設計手冊 第六版 第2卷.PDF鏈接：https://pan.baidu.com/s/1NU2j7KZXZP_ndUdP9_iQ-A?pwd=zma1
提取碼：zma1

來自何方 發表于 2024-11-18 11:31
看這個

請問你這手冊是什么名字啊

就是防旋轉的，槽寬8就好

看這個

寬度8，，，，

windy淵虹 發表于 2024-11-18 10:10
為啥不選個稍微大點的止動墊圈呢，圓螺母+止動墊圈+圓螺母這樣奧利奧式的放置

止動墊片里面的舌頭要卡在軸上，所以軸上螺紋部分要開槽這個墊片才放的進去。圓螺母擰緊后再把墊片外圈的舌頭砸到圓螺母的槽里。這個墊片不是靠摩擦止動的。一般里面是軸承，圓螺母要調整軸承游隙，是不會完全擰死的。

599142655 發表于 2024-11-18 10:02
螺紋上不開槽，這個墊片放不進去呀。

為啥不選個稍微大點的止動墊圈呢，圓螺母+止動墊圈+圓螺母這樣奧利奧式的放置

啊是大姐大 發表于 2024-11-18 09:51
這個槽在螺紋上開通可以么，我看的都是不通的

螺紋上不開槽，這個墊片放不進去呀。

需要開通干什么呢？沒有必要，只需在螺母的旋緊范圍內就可以了，你的設計也太原始了，現在誰還用這種緊固方式？各種各樣的端面鎖緊螺母太多了.
