gxs20601 發表于 2024-11-15 08:45
謝謝你的關注！
能問到這一點，說明你看圖很細呀。
這是設計時疏忽的問題。

感謝樓主耐心解答，不吝賜教！

sycfj 發表于 2024-11-15 11:03
數模發上來參考下

這個，就不發了吧。我的這些圖不一定適合你看看示意圖，看看裝配圖，靈活運用就好了。

數模發上來參考下

zzy953671038 發表于 2024-11-14 16:40
請教一下樓主，水平滑動板和無桿氣缸是怎么連接的？

謝謝你的關注！
能問到這一點，說明你看圖很細呀。
這是設計時疏忽的問題。
應該是軟連接才好，
水平連接板本身是運動的聯動紐帶。
鎖緊了，就會因裝配問題，一定摩擦，干涉，損傷無桿氣缸。
所以這個連接板，要“軟連接”。
仔細看圖：螺絲鎖到無桿氣缸上，螺絲長，相當于
水平滑動板，套在螺絲上，螺絲和孔有間隙，并未實際連接。

請教一下樓主，水平滑動板和無桿氣缸是怎么連接的？

你這導軌為啥螺絲不鎖全，中間要間隔一顆螺絲鎖一顆螺絲呢

學者11 發表于 2024-11-3 13:33

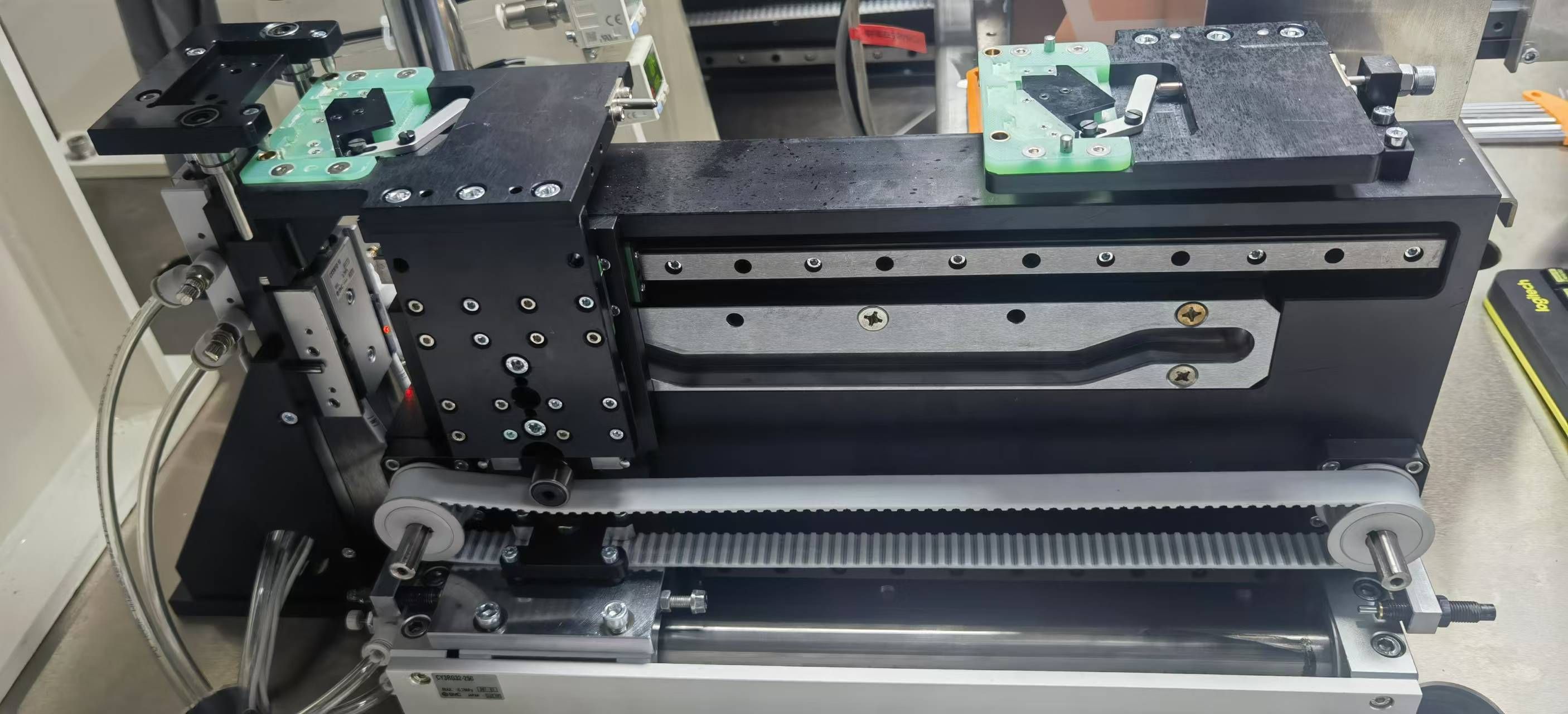

圖中這個輪的作用

漲緊輪？不確定哈，請教

可以

這種機構只適合其上的工裝高度不高的情況吧，如果其上的工裝高度300-400mm，有沒有比較好點的辦法，謝謝
