發布時間: 2024-11-1 13:54

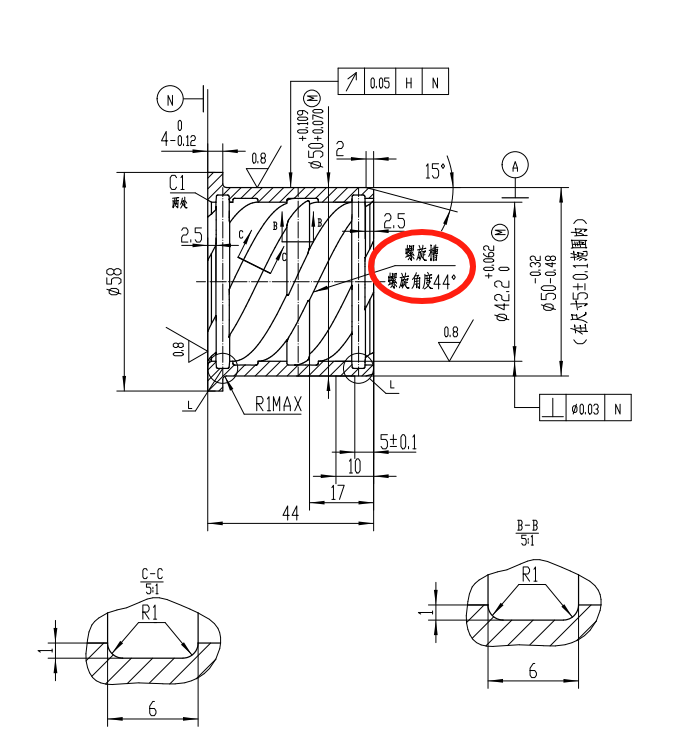

正文摘要:本帖最后由 XC99FENG 于 2024-11-1 13:58 編輯 如圖示：已知螺旋角，怎么計算螺旋槽的導程？有沒有相關的便捷的計算程序可提供？ 謝謝~~~ |
DaedraMech 發表于 2024-11-1 14:28 導程P=pi*d*tanα中的：pi，d分別指什么？α就是44°螺旋角嗎？求明示~ |
本帖最后由 清風12138 于 2024-11-5 10:23 編輯 清風12138 發表于 2024-11-4 17:04 想差了，當我沒說過  |
DaedraMech 發表于 2024-11-1 14:28 把單圈螺紋抻開的長度會大于周長吧 |
|
|
張慧軍zhj 發表于 2024-11-1 16:34 只有圖沒有實物。 |
DaedraMech 發表于 2024-11-1 14:28 圖中這個是多少？ |
|
拿一張紙，拓印螺旋槽，拿出來，測量軸向多點距離，得到的平均值，基本就是導程。 這種辦法，一般用于現場測繪。 |
|
把單圈螺紋抻開，導程P=pi*d*tanα （d螺紋公稱直徑，α螺紋升角） |
