還有可以加裝一個 盤式調節母

要不底座換成球體鏈接。要不方頭能調節。

taxuex1 發表于 2024-10-31 17:30
中間加個薄螺母把工件擰到合適的位置后通過擰緊螺母固定

謝謝朋友的好點子，但是我這個是內螺紋，沒法用雙螺母

小劉-到 發表于 2024-10-31 17:08

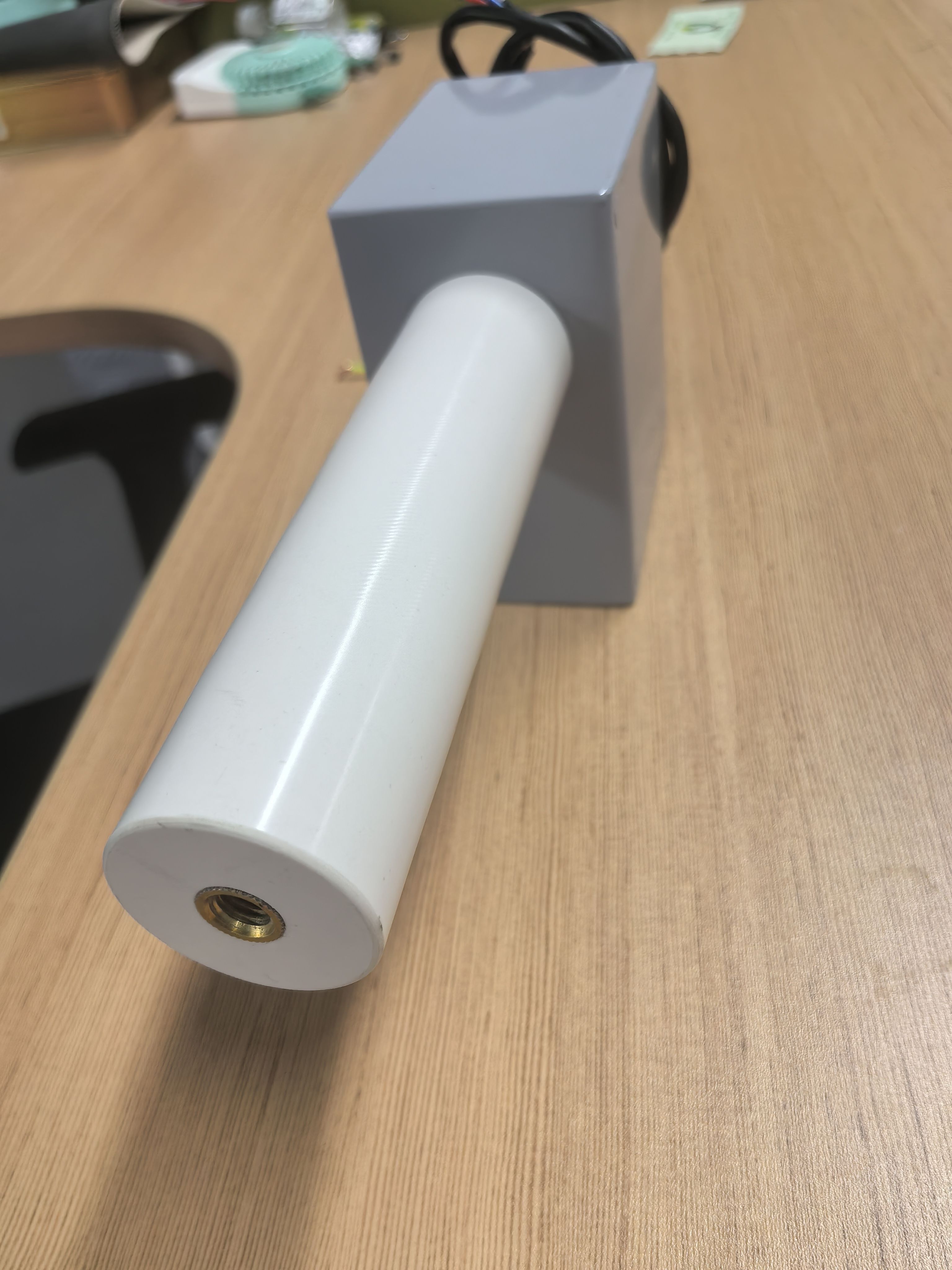

工件是圖中這種，就是那個鋁合金的工件，它的方向要跟方塊的方向平行，這個就有點不好搞，外加定位銷的 ...

螺紋裝配很難保證方向的 還是要考慮改方案 為什么要經常拆呢 不拆的話螺紋膠也是可以的 要是方形和圓形件方向可以確定 可以改法蘭固定
或者就是做L支架 配合齒形墊圈用螺釘壓緊
也可以在目前的圓柱端面上加一個套 在這個轉接套上做文章

小劉-到 發表于 2024-10-31 17:09
可以詳細點嗎？朋友，我沒看太明白

大概是這樣 2邊是工件   中間做個連接件

如上一位社友所說，加一個螺母在中間就可以了，雙螺母的鎖緊原理。

小劉-到 發表于 2024-10-31 17:10
這樣能行嗎？朋友

這個...還真沒想到什么像樣的好辦法
像你現在用的法子墊東西，再者就是改固定方式，不能用螺紋啦

中間加個薄螺母把工件擰到合適的位置后通過擰緊螺母固定

liu415200qi 發表于 2024-10-31 17:01
相對方向或角度和內外螺紋的起始牙位置與旋入螺紋的長度有關系！四個數值相互約束，設計可以定義，想要 ...

朋友說的很對，如果是開模做的，可以確保，問題是這個結構件是外發機加工，每一批次存在不確定性
