直線導軌滑塊受到拉力，還是偏置的，如何算壽命

查看數: 1397 | 評論數: 7 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-10-30 15:38

正文摘要:

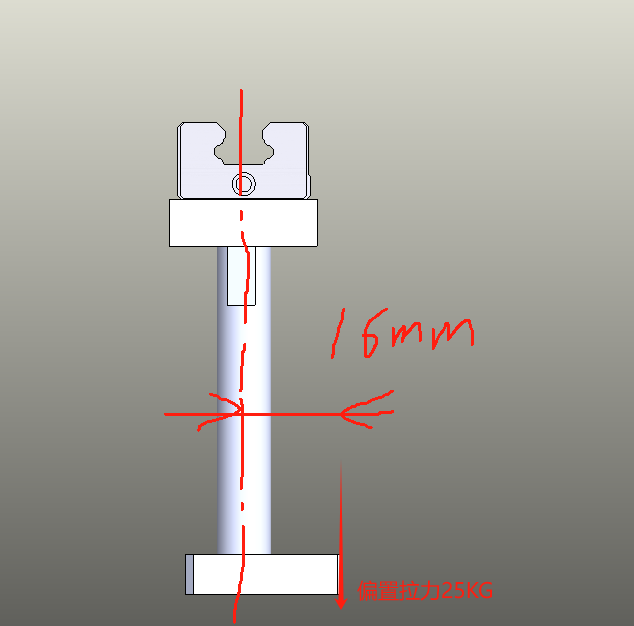

本帖最后由 843702845 于 2024-10-30 15:40 編輯 15滑軌滑塊，豎直安裝，2個滑塊做了一個小平臺，有個拉力拉這個滑塊上的小平臺，繩子位置與中心線偏置16mm，拉力在（4個繩子拉，每個繩子25KG）100KG,滑塊每天上 ...

回復

LatersM 發表于 2024-10-30 18:31:55
滑塊除了扭，還有拉力，要全部換算成動載荷，然后再剩3~5，就是滑塊的額定動載荷。
昨日明月 發表于 2024-10-30 17:21:52
算一下額定動載荷
少年01 發表于 2024-10-30 16:44:55
蓋世英雄啦啦啦 發表于 2024-10-30 16:20
不知道算的對不對
偏置16mm=0.016m，兩個滑塊，單個滑塊受力500n，力臂0.016，扭矩就8N.m
上銀的有個標準 ...

8N.M的扭矩不是都在給得的最大靜力矩標準范圍內嗎？怎么不符合轉矩要求，不知道理解有沒有錯誤

點評

不好意思，我看錯單位了  發表于 2024-10-30 17:31
鷹頭貓 發表于 2024-10-30 16:22:08
15是最小的那款嗎？看了一下有點勉強
11kn也就100kg左右

點評

我這個是亞德客的，果然比上銀的差點……  發表于 2024-10-30 16:24
蓋世英雄啦啦啦 發表于 2024-10-30 16:20:55
本帖最后由 蓋世英雄啦啦啦 于 2024-10-30 17:29 編輯

不知道算的對不對
偏置16mm=0.016m，兩個滑塊，單個滑塊受力500n，力臂0.016，扭矩就8N.m
上銀的有個標準你可以參考下



點評

這個單位不是kN.m么  發表于 2024-10-30 17:26
救贖. 發表于 2024-10-30 16:14:07
載荷看完全夠用 1天一百次 也是很低頻率 能夠這樣用，具體用多久 這個關聯因素太多 尺寸 環境，平行度，滑塊滑軌本身質量問題等等  不好判斷  擔心有問題 就換大一號滑軌滑塊
windy淵虹 發表于 2024-10-30 16:10:23
這力是都集中在了中間2根連接柱上面了？

點評

力集中在滑塊的左右的珠子上了  發表于 2024-10-30 16:13
