學渣渣 發表于 2024-11-6 13:16
@forbetter   這位老鐵，好久沒上來了嗎？也請發表一下看法，是否滿足你提出來的最原始的需 ...

哎,被痛風搞了接近一個月. 也沒心思關注這里了.

我十多年前搞過一款飛剪切斷機,就是這種類試行星輪機構,中間方塊連接就是一個偏心軸,調整偏心軸的安裝相位,就可以得到一個削頂的正弦速度曲線,這個速度剛好和送料的速度一致,可以做到不停機,就可以沖切下去,切口很好,沒有毛刺,當時比較懵懂,也沒有研究其中的原理

DaedraMech 發表于 2024-11-5 17:01
確實不是直線↓ ↓ ↓ ↓ ↓ ↓

四工位的話，改變下傳動比可以得到下面的情形，只不過輸出機構就不能是 ...

槽輪簡單易用

說的是馬耳他槽輪嗎？這玩意的壽命如何？用凸輪滾子配合？

學渣渣 發表于 2024-10-30 15:16

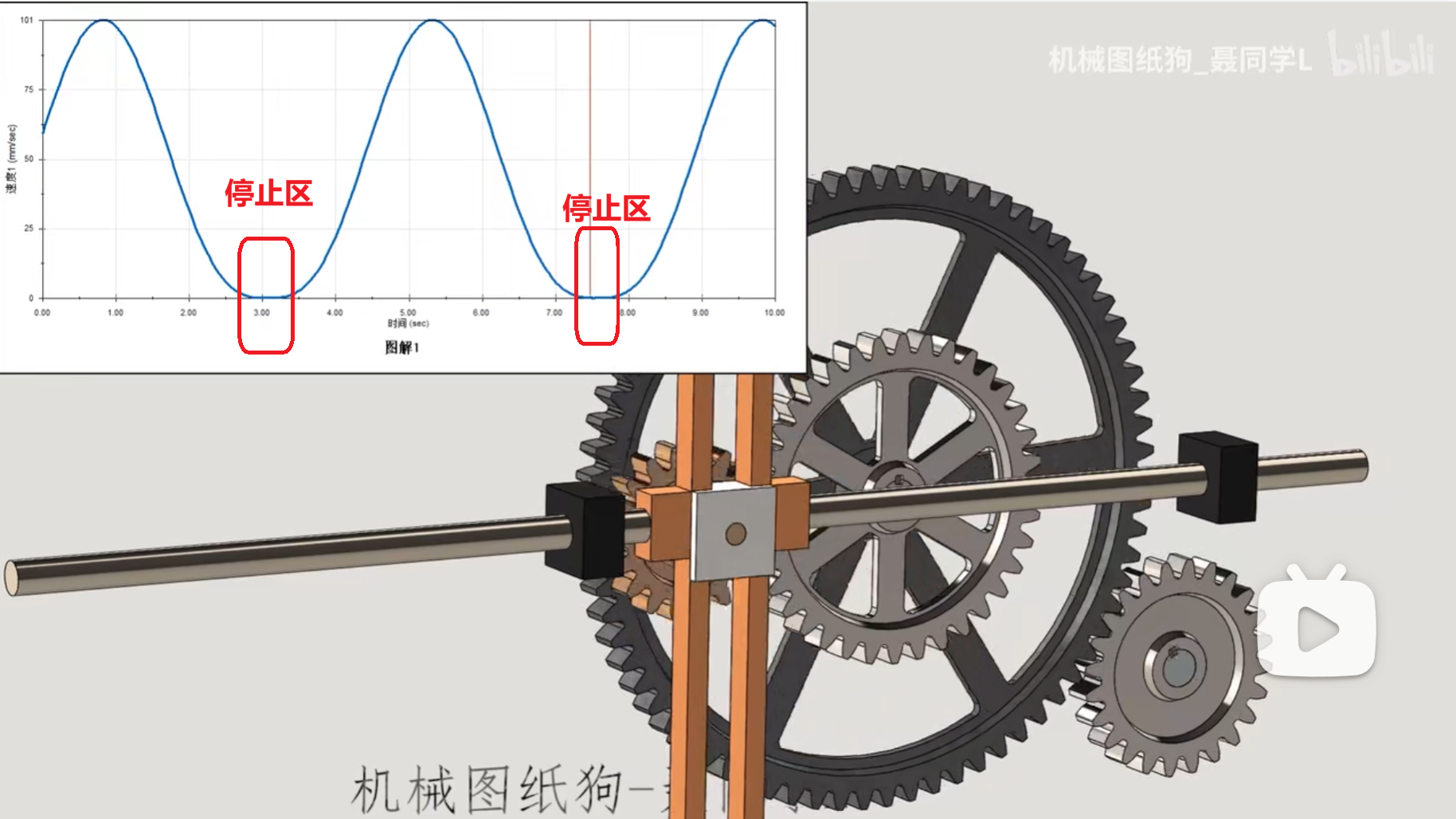

如果不是偏心，能否實現停止？

在原原lz@forbetter 的回復：“我看速度曲線是越來越大的 ...

@forbetter   這位老鐵，好久沒上來了嗎？也請發表一下看法，是否滿足你提出來的最原始的需求?

DaedraMech 發表于 2024-11-5 17:01
確實不是直線↓ ↓ ↓ ↓ ↓ ↓

四工位的話，改變下傳動比可以得到下面的情形，只不過輸出機構就不能是 ...

感謝大佬的數學推導。

第二張圖，就很接近2端直線了！

確實不是直線↓ ↓ ↓ ↓ ↓ ↓

四工位的話，改變下傳動比可以得到下面的情形，只不過輸出機構就不能是原視頻中的插架了，需要根據具體情況自行設計：


這類機構還是在鉆方孔、鉆六角孔、發動機等方面用得居多，間歇結構的話，個人感覺還是槽輪簡單易用。

暖樹nuanshu 發表于 2024-10-31 11:22
不懂，這種改進后的，從成本和結構強度上面，用數學的方法計算和原來比較如何這個也是個問題。

對，這種需要數學高手來計算和仿真，證明猜想。

不懂，這種改進后的，從成本和結構強度上面，用數學的方法計算和原來比較如何這個也是個問題。

頂一下

鷹頭貓 發表于 2024-10-30 15:32
個人認為應該做不到完美直線，要精度的時候可能用不了。
但是這個想法真的挺好的，想起來汽車上有個結構也 ...

是這個多連桿嗎？

https://www.bilibili.com/video/BV1qE411L7Qe

btw，我不是想直線，而是想間歇。例如多工位轉盤的間歇。
