發布時間: 2024-10-23 15:22

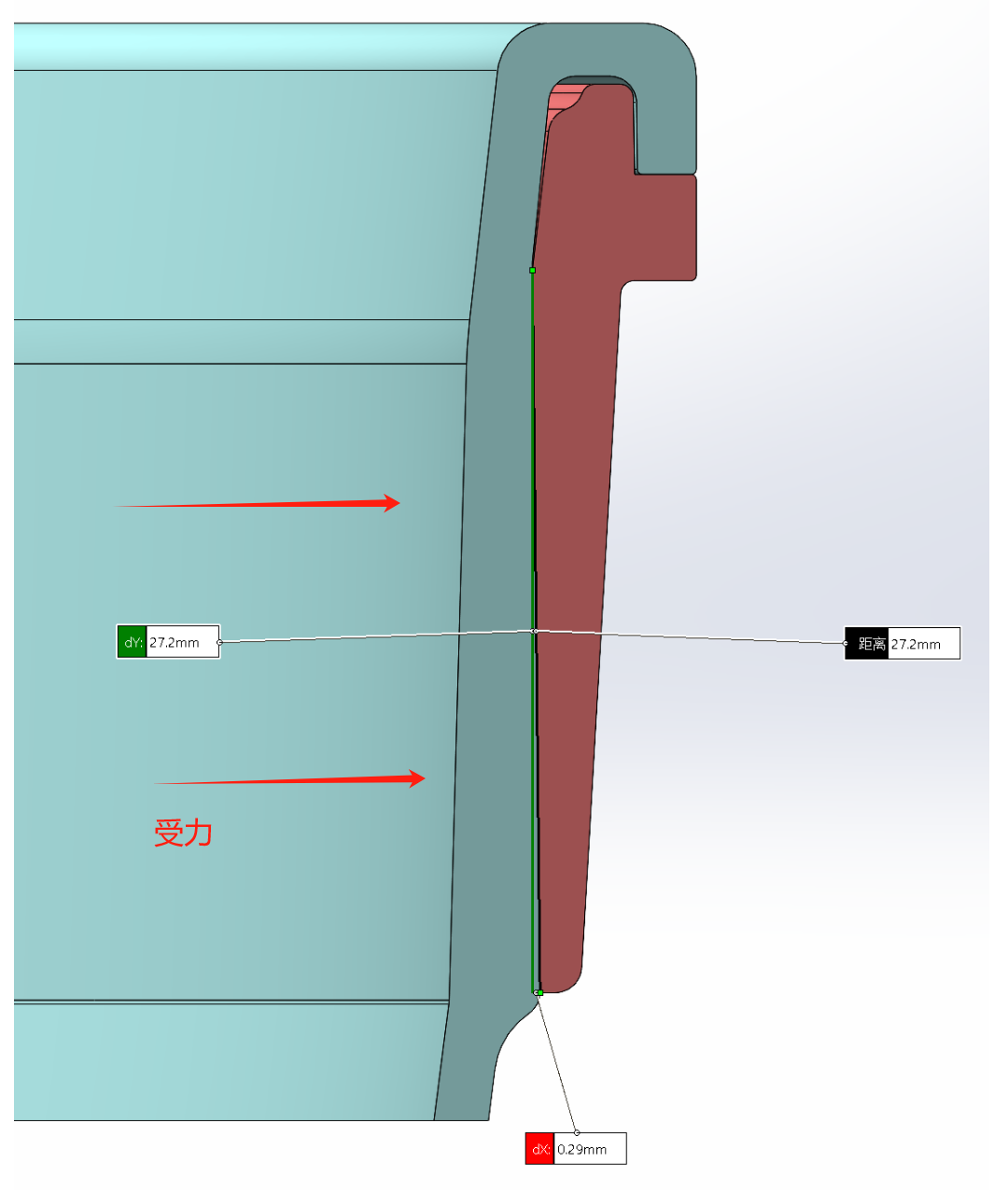

正文摘要:本帖最后由 littlecan 于 2024-10-23 15:57 編輯 如圖所示pc塑料件，薄壁管件，直徑190mm，壁厚在1.5-3.3 mm。紅色件要套上，緊箍住，有個0.6度的傾角保證套住不掉。目前這個角度，過盈量有0.29mm，這個過盈量設 ... |
littlecan 發表于 2024-10-24 16:58 好的，萬分感謝 |
英雄不再 發表于 2024-10-24 16:48 嗯，我綜合考慮一下吧 |
英雄不再 發表于 2024-10-24 16:53 |
本帖最后由 英雄不再 于 2024-10-24 16:56 編輯 littlecan 發表于 2024-10-24 16:38 還有一種方式就是內環外側，長個槽，卡一個方螺母，然后外面的環開孔，直接上螺絲也是可以的，也可以出模，你考慮下這個方案感覺是比較可行的 |
littlecan 發表于 2024-10-24 16:38 現有的如果你里面的件可以開孔也行啊，內部滑塊，然后就可以做卡扣了 |
英雄不再 發表于 2024-10-24 15:26 當初也是環形面倒扣無法脫模困擾我好久，所以首版做的是1度的傾角向外，靠6瓣拼好后過盈張緊。這個對注塑尺寸精度要求太高，而且使用過程一但松了，越來約松，就掉下來了。 最近這個倒扣問題我解決了，零件傾斜擺放就能出來了 然后，這個結構我想到破解點了，蓋筆帽是筆筒無法形變，靠筆帽變形套進去，筆帽干涉量0.1mm。 我這個產品大環的厚度決定他不可能有較大形變了，只能是內部變形。 把6瓣和大環干涉的地方尺寸做小，拼好后干涉地方出縫隙，類似ER彈性夾頭， 允許他向里有一定的形變， 這樣就相當于一個彈性的卡扣了。這個干涉量就可以做到很大了，比如干涉1mm，只要縫隙足夠大，我就能摁進去1mm套上! |
英雄不再 發表于 2024-10-24 10:00 你一定要用干涉配和的話那就是長豎條的筋，然后做手板驗證，驗證方法是少干涉一點，然后再量尺寸，手動貼膠帶，看干涉量。開模再以這個干涉量小一點開模，后面再用模具件驗證修模，最好還是卡扣，你的環形面倒扣無法脫模，你想想其它地方呢 |
易錯易混 發表于 2024-10-24 10:37 你們怎么打樣啊？打印嗎？ |
| 都像你這樣，那我們做手板打樣的廠家得倒閉 |
