下面兩個鏈輪軸受到多大的徑向載荷？

查看數: 1170 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-10-12 09:16

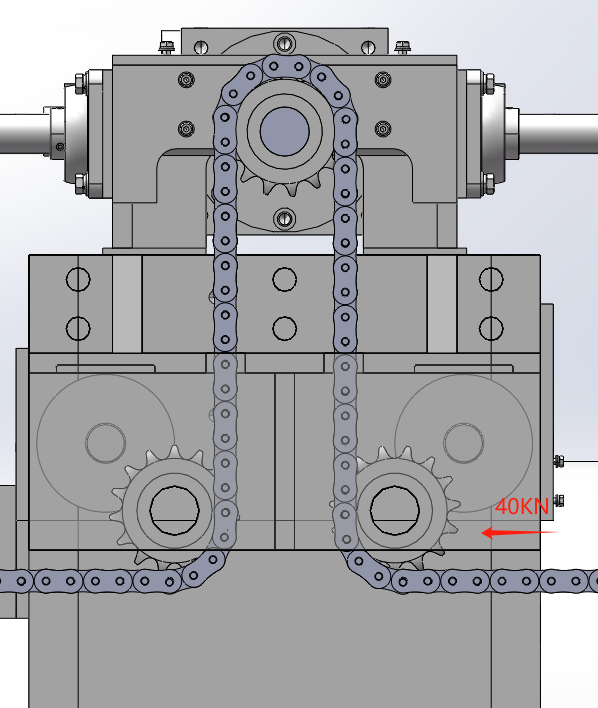

鏈輪組，已知負載拉力是40KN，下面兩個鏈輪軸受到多大的徑向載荷

回復

王大炮TM 發表于 2024-10-14 11:13:22

鏈輪的包角度數一般不小于120°吧，是不是有點小

只是張緊吧，不是驅動傳動輪沒關系發表于 2024-10-15 13:54

學者11 發表于 2024-10-12 14:24:50

你截個這么個小圖，我是怕我們抄你的設備嗎。
看不到整體信息，無法回答你的問題，因為你的鏈輪布局就局部來說是有嚴重問題的。
也許看到全局我才會覺得啊，原來這么布局是合理的。

冷水黃金 發表于 2024-10-12 13:11:25

這題看似簡單，其實蠻有意思的。

只算鏈輪軸的力跟全圖有毛的關系，簡單力分解合成就行了發表于 2024-10-15 13:55

那當然，他就截這么小圖，可不挺有意思，如果看到全圖就不一定有意思了。發表于 2024-10-12 16:06

昨日明月 發表于 2024-10-12 10:19:54

40*1.414

沒錯就是這個發表于 2024-10-12 14:57

這里是不是應該除以2？發表于 2024-10-12 10:45
