cc851 發表于 2024-10-12 08:30
針式打印機配合那種3聯打印紙，都是類似的皮帶輪，重要的還是旋轉時嚙合的間隙，齒能不能讓開的問題。

感謝大佬的指點

機械-高工 發表于 2024-10-12 08:01
首先確定齒數，齒數最好能被1000或者500整除，跟電氣溝通下，多少個脈沖走一個齒
用端子的孔距乘以齒數除 ...

感謝大佬的指導

喂我袋鹽 發表于 2024-10-11 18:47
老鐵咋這么熟悉？

做過類似案子呀

針式打印機配合那種3聯打印紙，都是類似的皮帶輪，重要的還是旋轉時嚙合的間隙，齒能不能讓開的問題。

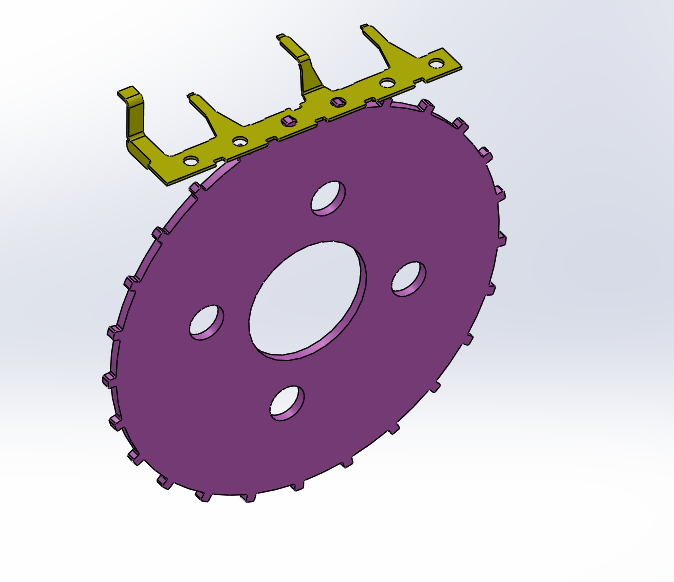

產品孔的中心正好是齒輪兩齒的中心

首先確定齒數，齒數最好能被1000或者500整除，跟電氣溝通下，多少個脈沖走一個齒
用端子的孔距乘以齒數除以PI得到漸開線圓，根據產品的厚度確定齒根圓和齒頂圓
根據孔的大小確定齒寬，為了更好的扣入，齒的形狀最好上小下大

想當然的設計制造！這啥現在的標件不買，非要自己制造一顆螺栓
‘’
‘

與齒輪齒條嚙合傳動的設計思路差不多

毛澤北 發表于 2024-10-11 17:45
端子送料棘輪，tb有標準的賣啊

老鐵咋這么熟悉？
