機械制圖(12)——修改鏈輪圖紙

查看數: 1412 | 評論數: 8 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-9-21 08:11

正文摘要:

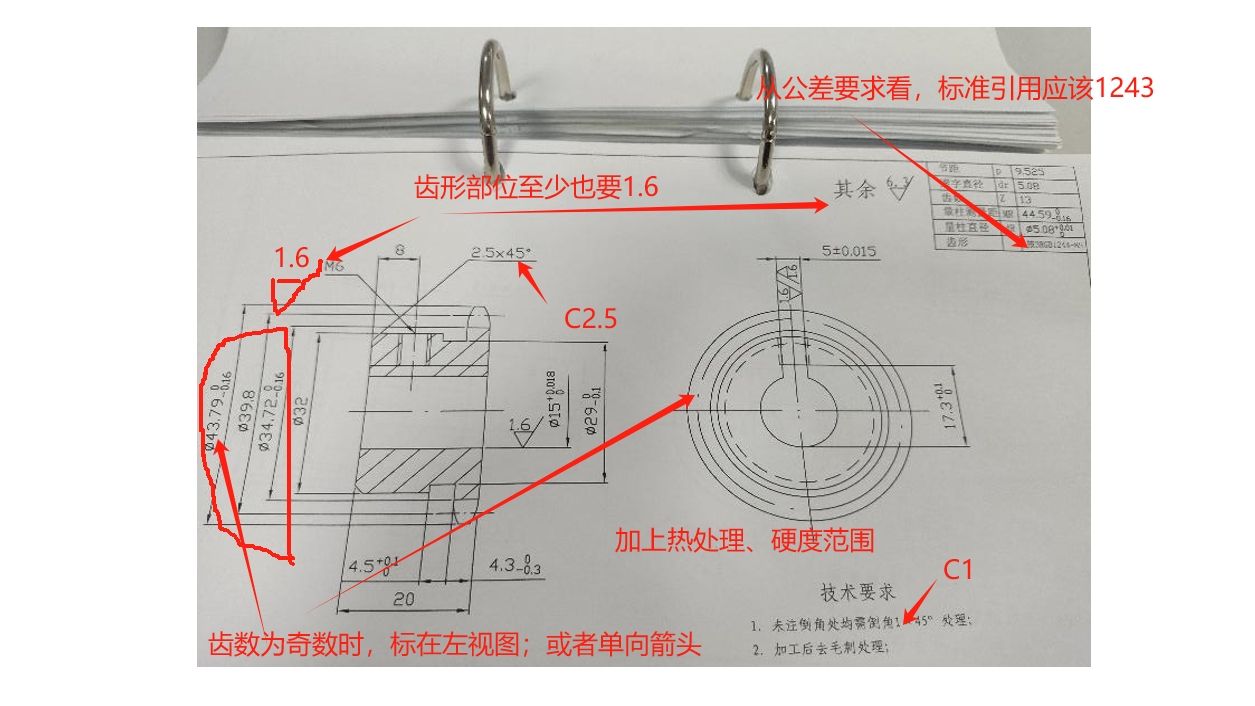

(溫晰提醒:由于我本人,馬上要進入為期二天的無網區域,為此把明天的帖子提前發出來) 機械出圖細節很重要。為此把鏈輪修改意見作二個圖表。 其它壇友的意見詳見原貼子: http://www.ytsybjq.com/thread-1074881-1-1.h ...

回復

Appvip 發表于 2024-9-23 10:40:41
尺寸標注一定要清楚,示例中的剖視圖,里面那個4.5與4.3的尺寸因為箭頭重疊,增加了識別難度。通常這種在標注尺寸建議錯開標注,或者是將重疊的中間箭頭改成斜線或者圓點。
17567410 發表于 2024-9-22 14:29:17

這個視圖應該有
xulongxp 發表于 2024-9-21 14:04:37
感謝分享
盧Tiger 發表于 2024-9-21 12:01:53
謝謝分享
學者11 發表于 2024-9-21 10:31:00
右面那個視圖是右視圖,加什么箭頭。
你該不會把右視圖當成左視圖了吧?如果是左視圖里有兩個虛線圓。

點評

你不懂還BB個屁  發表于 2024-9-21 15:53
跟中國人有個JB關系,第一視角畫法還是歐洲人創造的呢。你個中國人為什么歐洲人的畫法  發表于 2024-9-21 12:54
右面的是左視圖,除非不是中國人的標準  發表于 2024-9-21 11:23
第一視角這個就是左視圖吧,只有29那個虛線圓  發表于 2024-9-21 11:03
冷水黃金 發表于 2024-9-21 10:22:39
鏈輪齒部1.6恐怕有點難,不是很重要3.2甚至6.3就可以了.

一般車1.6都得細心一點,銑更不容易。

鍵槽也一樣。
冷水黃金 發表于 2024-9-21 10:16:36
本帖最后由 冷水黃金 于 2024-9-21 10:18 編輯

C2.5是2.5x45°的簡化畫法,害得我翻了半天標準,又去復習了一遍標準。
最新機械制圖和50年前的基本一樣,幾乎沒有變化。
也就把以前一些常用制圖用了一些簡化符號。

非45°倒角,以前老師傅一般也會把方向尺寸和角度標上,而不會僅用??x??°引起誤會,
雖然標準允許,但實際中有經驗畫圖者基本不會采用。

機械制圖最重要原則就是清晰易懂,而不是濫用符號,符號標準也是從長期實踐中總結出來的。

比如那個均布英文字母,我還是喜歡用漢字“均布”兩字.

Bycdgking 發表于 2024-9-21 08:40:01
謝謝分享
