繪制形狀和切除路線，掃描切除

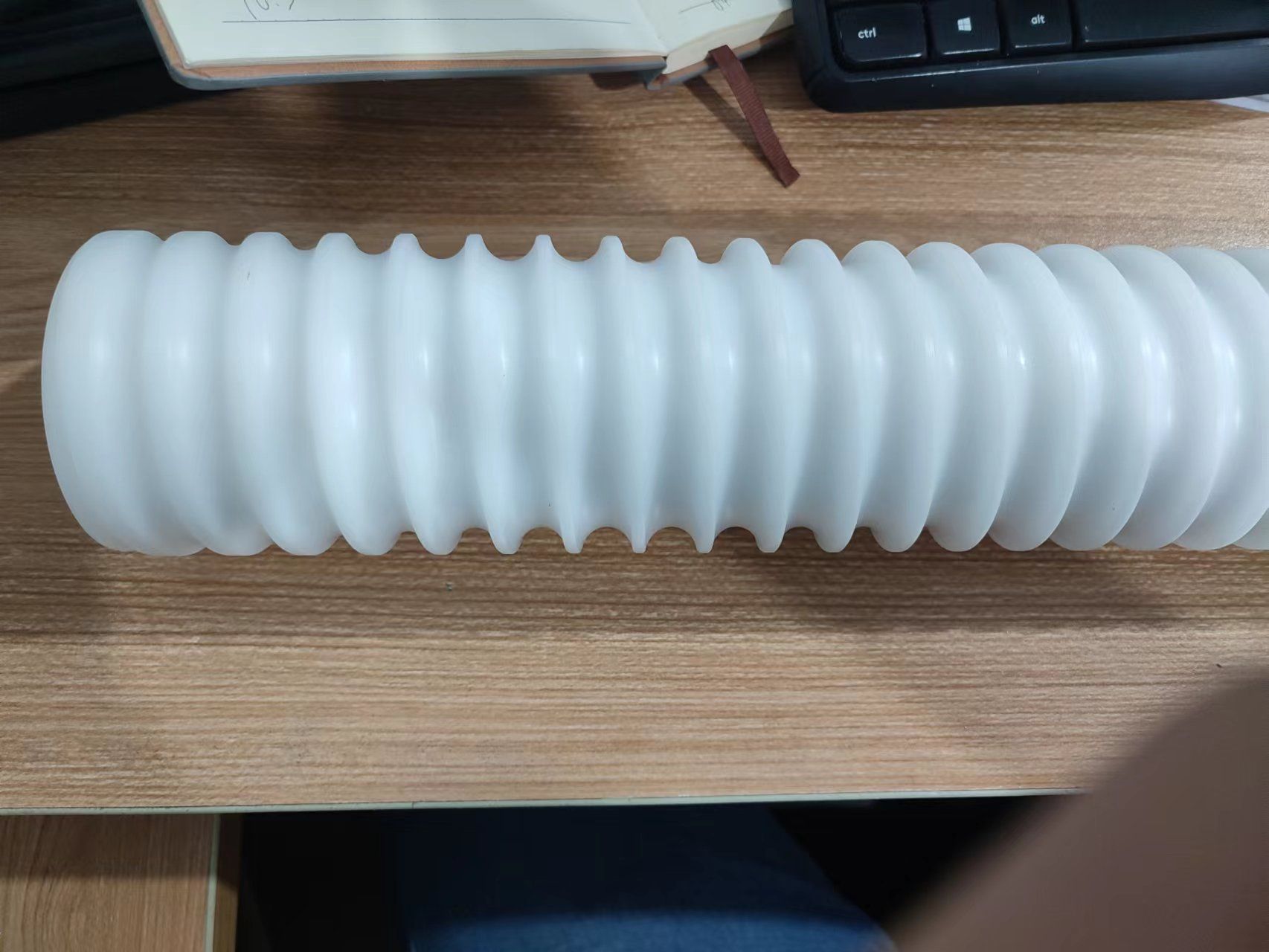

分瓶螺桿好不好用取決于掃描的螺紋線。
螺紋線開始入瓶的時候螺距是1.05~1.10個瓶子的直徑，出瓶的時候是你實際需要的分屏間距。螺距是漸變的。
切除的截面要大于瓶子直徑的0.5，這樣才能保證瓶子順利擠出。
螺桿的中心線盡量靠下。要比瓶子直立時的中心稍微低一點，但是不能低太多。如果沒有實際驗證過，可以吧螺桿的安裝高度做一點調節范圍。進瓶口最好能有抖動的動作，這樣能讓最后的幾個瓶子也進入分瓶螺桿。進瓶口不要做喇叭口，喇叭口不會讓瓶子更容易進入螺桿，反而會把進入一半的瓶子擠碎。

設計和制造分瓶螺桿是個有深度的活，看別人的成品很難學會所有奧妙。我做過兩套分瓶螺桿，經驗也不是很多。但是踩過的坑印象很深。有興趣的話，可以加微信私聊。

掃描路徑

學渣渣 發表于 2024-9-20 18:27
首先，lz要分什么瓶？

就普通圓柱形的瓶子。建模總出問題。

cangzhoumj 發表于 2024-9-21 09:01
和版本有關

和版本應該沒多大關系，實體掃描切除有講解，刀具的形狀等都有很大限制。

ィ心兂鎅 發表于 2024-9-20 17:55
掃描切除？
掃描拉伸？

不可以的，得用實體掃描才行。輪廓掃描出來不對。

和版本有關

掃略切除這可以

首先，lz要分什么瓶？
