請教擺臂與分割器隨動

查看數: 920 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-20 11:16

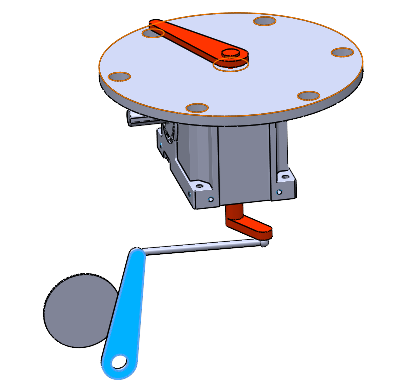

本帖最后由無名b 于 2024-9-20 11:18 編輯有問題想請教各位大神們擺臂怎樣與凸輪分割器做隨動擺臂繞分割器輸出軸中心同步旋轉一個工位后用分割器間歇時間返回這個凸輪怎樣去計算？ ...

回復

七曜神權 發表于 2024-9-20 17:15:23

把各時間點的首尾零件的位置都模擬出來，零件都固定好，自由度就留連接件末端的活動自由度，然后就能根據末端圓盤的角度和連接桿的末端位置得到凸輪對應時間點的軌跡。

自由度限制好久不回，如果精度要求高，末端加個二次定位吧發表于 2024-9-22 09:47

凸輪分割器輸入軸靜止不轉，輸出軸會轉嗎發表于 2024-9-20 19:55

pengzhiping 發表于 2024-9-20 11:52:19

這個跟隨往復機構不知道是只跟隨起始和終點還是整個都要同步跟隨

需要知道凸輪分割器的加速曲線才可以

罐裝設備用的比較多
