旋轉的動力怎么選擇

查看數: 2721 | 評論數: 20 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-9-7 15:54

正文摘要:

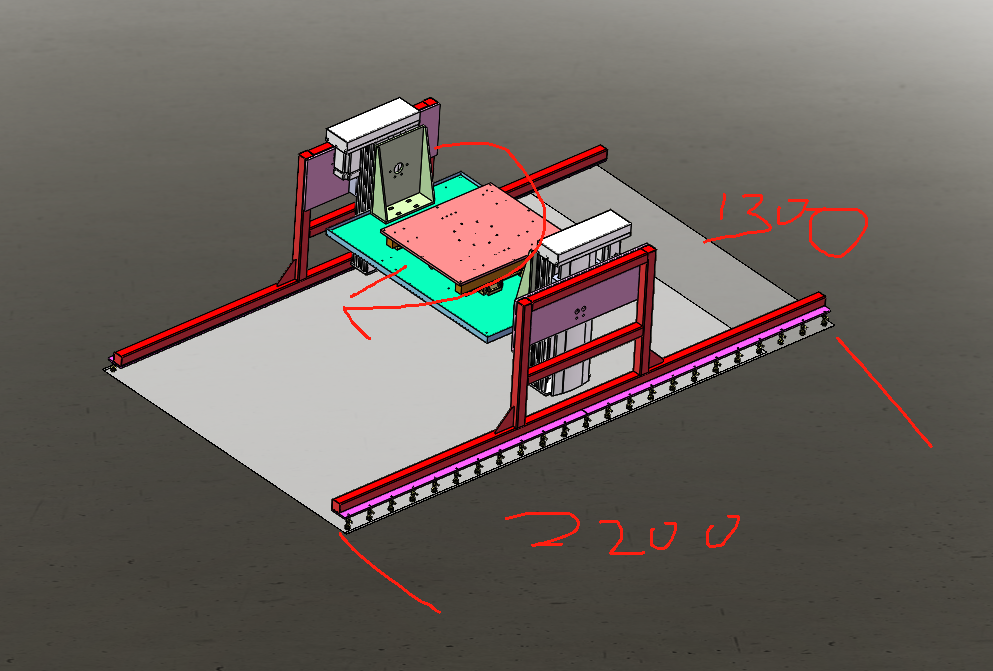

讓一個機構旋轉一個不大的角度，總共大約80KG 我最早是用渦輪蝸桿的減速機帶著一個外齒軸承旋轉  結果間隙太大了    碰一下最外角  都能晃的動 詢了幾個廠商    推 ...

回復

脈脈010 發表于 2024-9-9 13:51:15
你的設計思路應該是符合的，晃的話，換間隙小的減速機，更高精度的零件
救贖. 發表于 2024-9-9 09:17:01
一端用分割器 穩的一B
冷月梧桐 發表于 2024-9-8 22:50:01
回轉支承軸承，帶外齒輪。再用伺服電機+減速機+小齒輪帶動大齒圈。這個成本是最低的。

點評

那你的精度要求如何？減速機的都不夠？  發表于 2024-9-9 22:01
一開始就是這么設計的，根本不行 齒輪的間隙 減速機的間隙 太大了  發表于 2024-9-9 08:06
學渣渣 發表于 2024-9-8 10:25:19
oy666 發表于 2024-9-8 06:22
凸輪分割器不行嗎？

牛頭不對啊
學渣渣 發表于 2024-9-8 10:24:25

齒圈是俗稱吧，有圖給lz推薦下么？

點評

回轉支承 我最開始就是這么設計的 不行 或者說配合他的齒輪和減速機 達不到要求  發表于 2024-9-9 14:19
學渣渣 發表于 2024-9-8 10:23:22
okmeiyou 發表于 2024-9-7 23:39
那么大比較麻煩，環形導軌試試吧。

環形導軌不是用于這個場景吧
pengzhiping 發表于 2024-9-8 09:59:56
負載80Kg 到不是很重 主要是偏心了

一般可以考慮用擺線針輪減速器一級減速+鏈條鏈輪二級減速  再用變頻電機即可

還有整體的架子要做牢固，否則再旋轉過程中產生離心力 會 搖搖晃晃
一展刀鋒 發表于 2024-9-8 09:56:41
你試過蝸輪蝸桿減速機直接帶嗎？為什么要多一個傳動到外齒輪啊？

點評

看你轉盤多大咯，有回轉支撐轉盤的啊  發表于 2024-9-9 18:34
伸個出力軸出來啊 那才多大啊 就算是φ50 帶著2200長的轉 不行吧  發表于 2024-9-9 14:18
走江湖 發表于 2024-9-8 09:42:46
伺服電機+行星齒輪+小齒輪帶大齒輪
