類似于聯軸器，這里可以承受多少扭矩

查看數: 1433 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-7 15:41

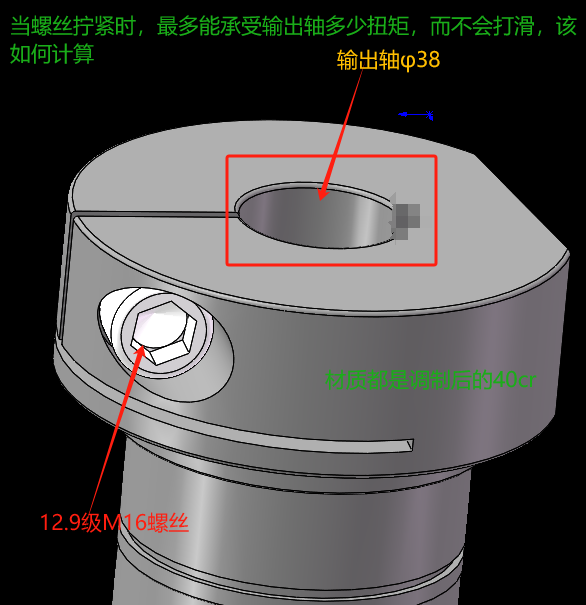

各位大佬！請教下做了個類似于聯軸器的結構，連接減速機輸出軸。當M16的螺絲鎖緊時，輸出軸這里可以承受多少扭矩而不會打滑。

回復

LatersM 發表于 2024-9-9 09:00:23

正常情況下，聯軸器壞了也不會打滑，選聯軸器的抗鈕強度就好了。

NORDASEIKO 發表于 2024-9-9 08:51:16

這種結構原設計理念是方便安裝，要傳遞動力（特別是大扭矩還是鍵與脹套的設計）

Anthony_melo 發表于 2024-9-9 08:50:52

自己做這種非標的，要么之前有做過，有類似經驗，要么就查各種樣本手冊，找個符合自己工況的例子，然后模仿。

來自何方 發表于 2024-9-9 08:39:26

看螺栓預緊力多大，然后乘以安全系數，再乘以兩物體間摩擦系數，你看多大的力

東海fyh126 發表于 2024-9-9 08:18:37

低負載可以用，，，，，

走江湖 發表于 2024-9-8 09:35:08

查下三木 KTR的樣本上面有詳細數據

leioukupo 發表于 2024-9-7 16:01:02

溫嶺第一機械師發表于 2024-9-7 15:49
如果沒有開鍵呢，開鍵成本又上去了

沒有鍵，那就是看摩擦力

溫嶺第一機械師 發表于 2024-9-7 15:49:03

leioukupo 發表于 2024-9-7 15:47
看鍵的承受能力吧

如果沒有開鍵呢，開鍵成本又上去了

leioukupo 發表于 2024-9-7 15:47:46

看鍵的承受能力吧
