氣動擺桿受力分析

查看數: 1276 | 評論數: 5 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-7 14:01

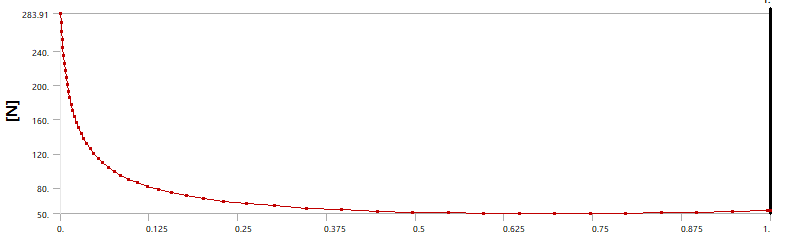

擺桿尺寸如下圖所示，桿上的負載為1牛米，轉動角度90度。驅動氣缸輸出力變化情況見下圖。供大家設計類似結構氣缸或油缸選型時參考。

回復

okmeiyou 發表于 2024-9-7 23:41:21

學習了。

昨日明月 發表于 2024-9-7 20:24:25

手算結果也一樣。


你這個手算是用軟件的嗎叫什么名字發表于 2024-9-8 12:34

m2006410 發表于 2024-9-7 15:26:01

小視頻很多電子，工控的教程，好像沒有關于機械設計力學的教程啊

我去找找發表于 2024-9-7 15:36

很多 motion分析，或者力的分解發表于 2024-9-7 15:28

cangzhoumj 發表于 2024-9-7 14:54:14

厲害

學者11 發表于 2024-9-7 14:15:24

這橫縱坐標的單位是什么
