螺紋鉆孔深度求教

查看數: 3999 | 評論數: 12 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-9-5 14:58

正文摘要:

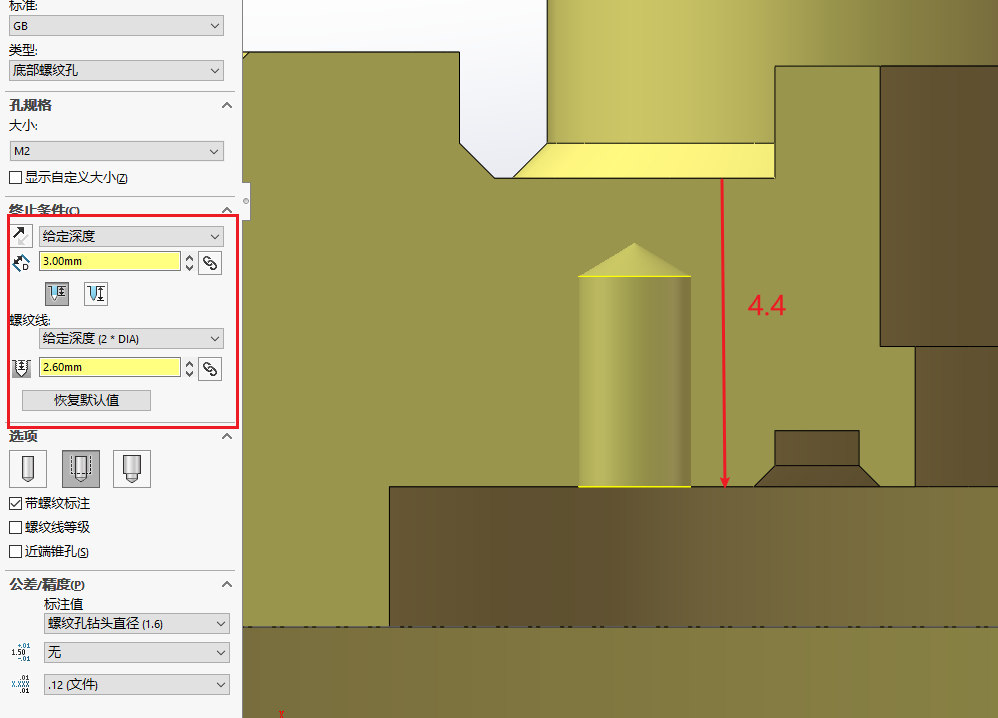

1、各位生產、設計大佬，我這個件，厚度4.4 mm，不能打通。現在想鉆一個M2的螺紋孔，SW的這個設置正確嗎？加工方便嗎？螺紋端面距離壁留多少適合加工呢？2、我看機械設計手冊，聞邦椿版，里面鉆孔深度很大啊，完全達 ...

回復

劍南春17385 發表于 2024-9-6 22:08:45
幫頂！！
我好菜求帶帶l 發表于 2024-9-6 09:25:10
dtltc123 發表于 2024-9-6 08:24
你看一下切削錐是幾倍螺距，以OSG的EX-SFT系列螺旋槽絲錐為例，M2×0.4的切削錐長度為2.5P，即2.5×0.4=1mm ...

好的，感謝
dtltc123 發表于 2024-9-6 08:24:29
你看一下切削錐是幾倍螺距，以OSG的EX-SFT系列螺旋槽絲錐為例，M2×0.4的切削錐長度為2.5P，即2.5×0.4=1mm，也就是說你的底孔深度要比螺紋有效深度長至少1mm。總之看你用的絲錐切削錐長度。
cangzhoumj 發表于 2024-9-6 08:03:14
知道頭錐和二錐嗎
sadvdw 發表于 2024-9-6 08:00:52
螺紋深度+4倍螺距=攻絲底孔深度，螺紋深度+2倍螺距=銑螺紋底孔深度，你這樣設計哪里的加工廠都能做。如果還是和對面壁厚太小，可以設計內螺紋退刀槽
FKUEDEJXSQ2 發表于 2024-9-5 16:52:41
1.5倍夠了。
待業青年 發表于 2024-9-5 16:13:31
我有點好奇，M2的螺孔怎么加工的？攻絲是手工攻絲嗎？感覺喘氣大點鉆頭都能斷。

點評

手攻能有效率嘛，M0.8照樣也機攻。  發表于 2024-9-5 16:39
我好菜求帶帶l 發表于 2024-9-5 15:40:22
養豬東籬下 發表于 2024-9-5 15:22
一般的M2螺紋孔，螺距是0.4.
板厚4.4毫米，如果不能鉆成通孔，那就底孔深度設為3.4. 可以用平底鉆或者立銑 ...

懂了，感謝！

點評

圖紙記得文字標注平底孔，不能打穿  發表于 2024-9-5 15:44
我好菜求帶帶l 發表于 2024-9-5 15:39:27
麥哥123 發表于 2024-9-5 15:10
盡信書不如無書，那手冊只是推薦，又不是強制。
做平頭孔，二攻絲錐磨平，盡可能做深牙

明白
