萌新，求助大佬

查看數: 2640 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-31 17:10

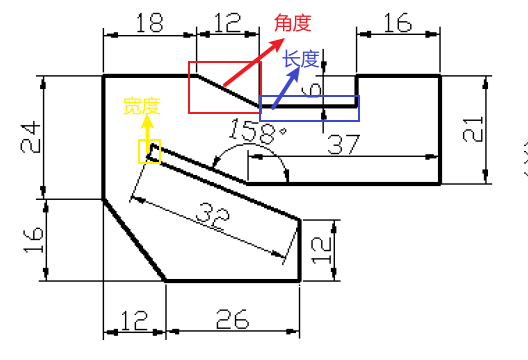

圖中圈起的信息怎么求出，或者不要這些信息要怎么才把圖畫出來，十分感謝各位大佬的指導

回復

jinshenxiaohuo 發表于 2024-9-3 16:38:42

18和12之間的水平線缺少長度，導致角度158的中心點可以在水平方向上來回移動，從而導致158角度的一條邊長度不確定，寫作業的的話拿尺子量量約么著畫上吧，求好像是求不出來的

木子金堅 發表于 2024-9-3 15:47:12

逐夢2020 發表于 2024-8-31 20:51
用軟件按圖中尺寸畫加上約束就可以了

那就找軟件用啊，啥都沒有還干啥

救贖. 發表于 2024-9-2 14:15:38

缺少條件的你不用管把已知條件畫上去雖然純?cè)谝粋€(gè)變量但是能畫出滿足圖片要求尺寸的圖

TakiLee 發表于 2024-9-2 09:52:04

我要是沒畫錯，那個角度能量出來；長度和寬度沒定死，這個需要設計者給出來，求不出來吧


哪個角度需要你去量啊，通過三角函數反三角數就能求出來，現在是缺乏總長，另外112度也不用標注，那二者是平行關系發表于 2024-9-2 11:41

andriycike 發表于 2024-9-2 09:30:03

長度寬度至少給一個數否則畫不出來

梟梟沖 發表于 2024-9-2 09:29:20

愛吃番茄f57 發表于 2024-9-1 10:01
這個是課后習題，只有這一個視圖

這個可以插圖1比1畫出來，按圖中條件是完全無法定義

愛吃番茄f57 發表于 2024-9-1 10:01:07

小胖子擠擠發表于 2024-8-31 20:34
就這一個視圖嗎？第一個角度這個好說三角形兩個邊都出來高6底邊長12。后面的不知道要看其它視圖

這個是課后習題，只有這一個視圖

愛吃番茄f57 發表于 2024-9-1 09:57:36

sh1017lwd 發表于 2024-8-31 22:22
沒有總長？

沒有總長

sh1017lwd 發表于 2024-8-31 22:22:20

沒有總長？
