一種按壓鎖緊結構

查看數: 2290 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-31 10:54

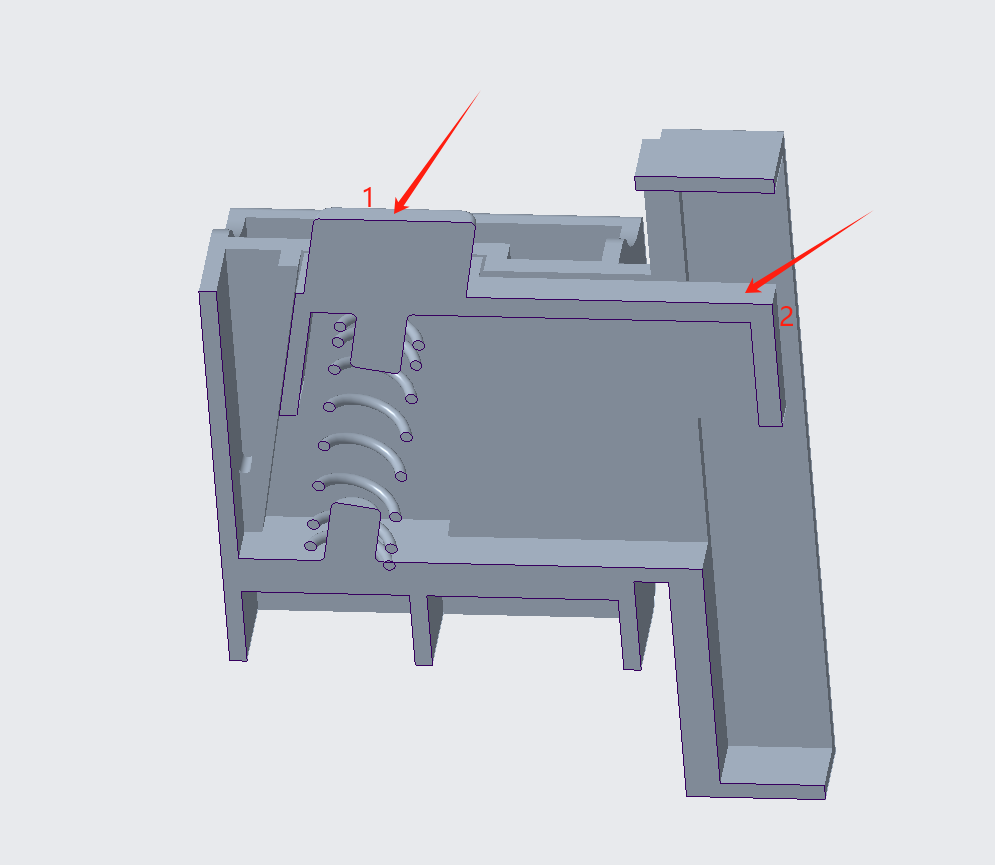

如圖，按壓圖一按鈕序號1，序號2跟著移動。不做斜軌道的情況下，有別的辦法讓序號2下降的時候讓序號2這個面下沉嗎？

回復

王大炮TM 發表于 2024-9-2 08:06:31

學渣渣發表于 2024-8-31 17:03
什么叫下降，什么叫下沉？

下降裝置向下，下沉那個面向左。

雄鷹ks 發表于 2024-8-31 17:12:51

roamcamel 發表于 2024-8-31 14:50
可以參考按鍵圓珠筆的結構，按一下鎖住，再按一下松開嗎？

就如圖這樣做了，一個斜導向柱，你按的時候就松開了，不按彈簧往上頂就緊了

雄鷹ks 發表于 2024-8-31 17:11:01

TakiLee 發表于 2024-8-31 14:28
做導向柱，插在孔里導向行不行

就是做了一個斜導向哇

學渣渣 發表于 2024-8-31 17:03:52

王大炮TM 發表于 2024-8-31 11:34
圖中所示的不就是斜導軌，你的意思不用斜導軌怎么既下降又下沉？

什么叫下降，什么叫下沉？

z65668396 發表于 2024-8-31 15:59:36

把2往右延長，做個轉動中心，形成杠桿

roamcamel 發表于 2024-8-31 14:50:56

可以參考按鍵圓珠筆的結構，按一下鎖住，再按一下松開嗎？

TakiLee 發表于 2024-8-31 14:28:25

雄鷹ks 發表于 2024-8-31 14:14
沒有，按這個打印了

做導向柱，插在孔里導向行不行

雄鷹ks 發表于 2024-8-31 14:14:47

TakiLee 發表于 2024-8-31 11:02
序號2下降的時候，序號2上的面不就下沉了嗎，還有其他現象嗎？輕微上翹嗎？

沒有，按這個打印了

雄鷹ks 發表于 2024-8-31 14:14:08

王大炮TM 發表于 2024-8-31 11:34
圖中所示的不就是斜導軌，你的意思不用斜導軌怎么既下降又下沉？

是啊，最終還是做了斜導軌
