求助大佬這兩個件怎么改限制軸向轉動

查看數: 1249 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-28 11:14

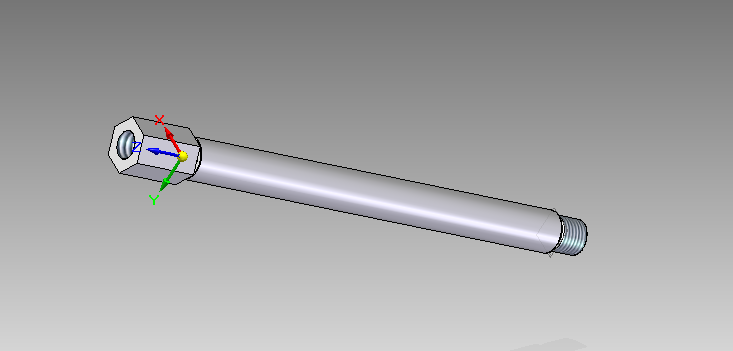

本帖最后由城南花已開bj 于 2024-8-28 11:19 編輯各位大佬有沒有除了把圓孔改為D型孔的方法限制這兩個件軸向轉動

回復

朱GN 發表于 2024-8-28 18:41:16

軸上削平面

七曜神權 發表于 2024-8-28 11:57:07

常用應該是鍵或者頂絲，看著有點像真空金具啊。

xue428032 發表于 2024-8-28 11:56:14

吸盤桿市場上有3種便宜的就是開鍵槽，桿穿個圓柱銷，限制轉動；還有就是用六角棒加工，還有一種就是比較精密的，內部是滾珠花鍵

石油地質-波菜 發表于 2024-8-28 11:45:13

沒太明白這幾件之間的關系哪件之間是螺紋連接
外管那種圓柱的用鍵槽、銷軸
外六方（螺母）利用外平面外套銑槽或者頂絲可以嗎
